湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目

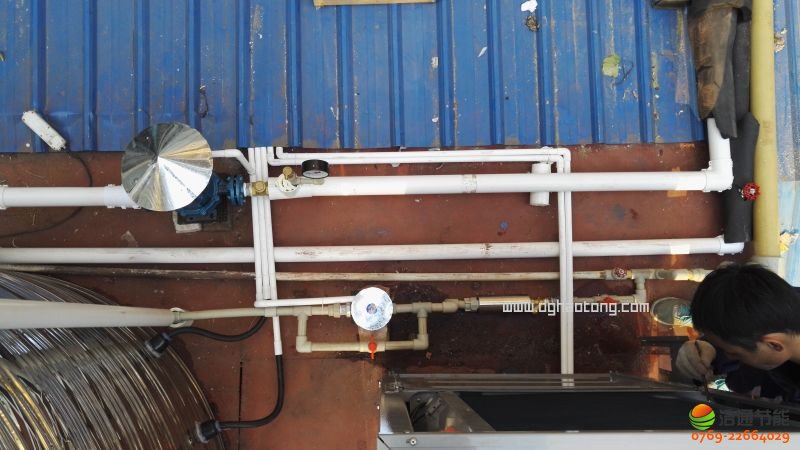

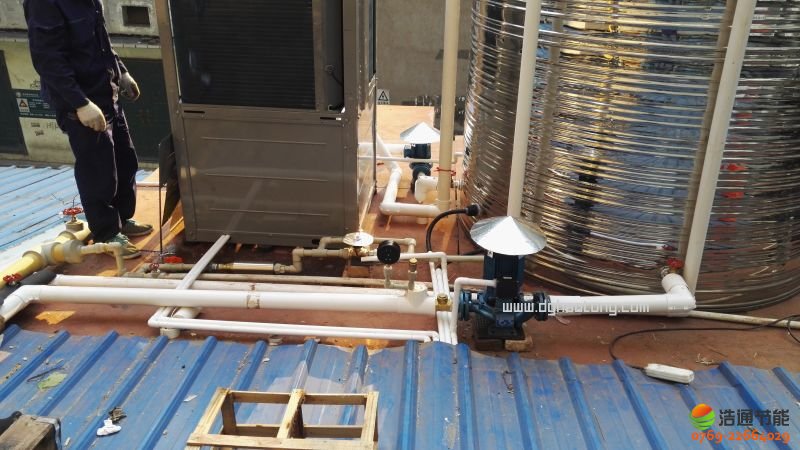

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——水管安裝

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——水泵安裝

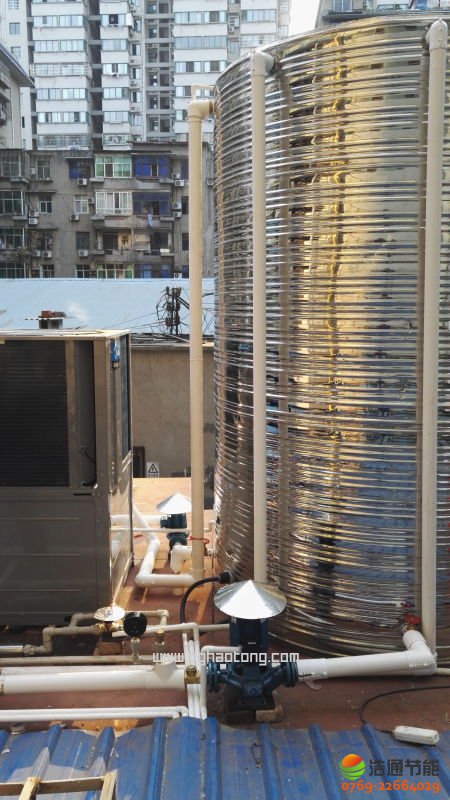

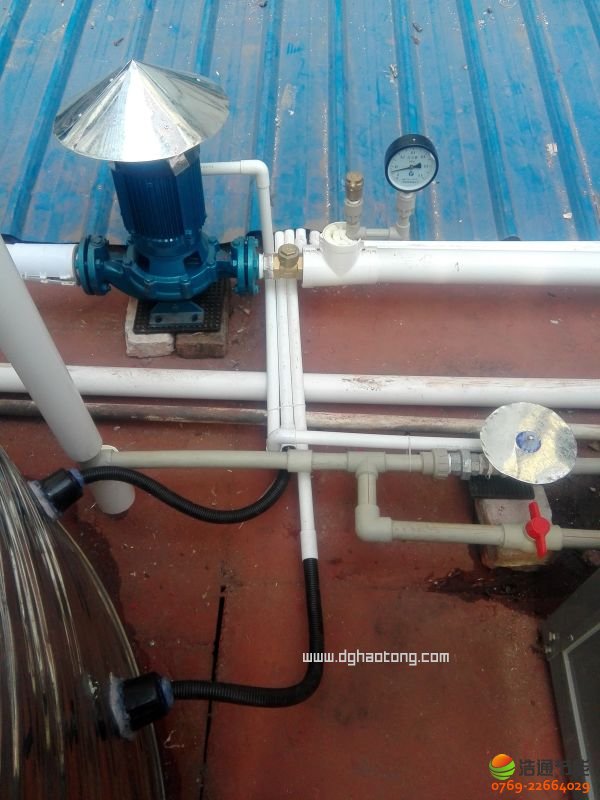

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——水泵與水箱連接

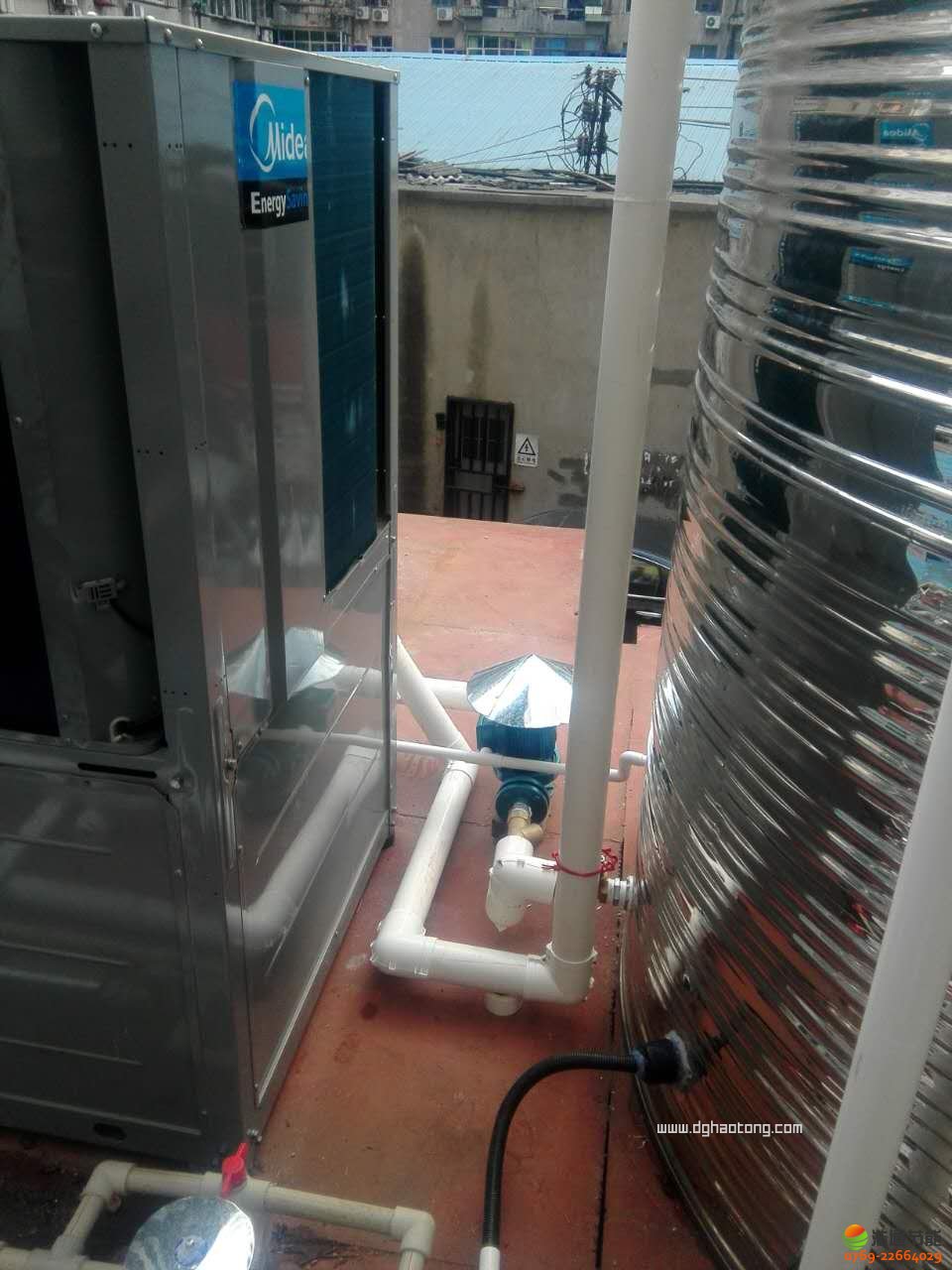

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——水泵與主機連接

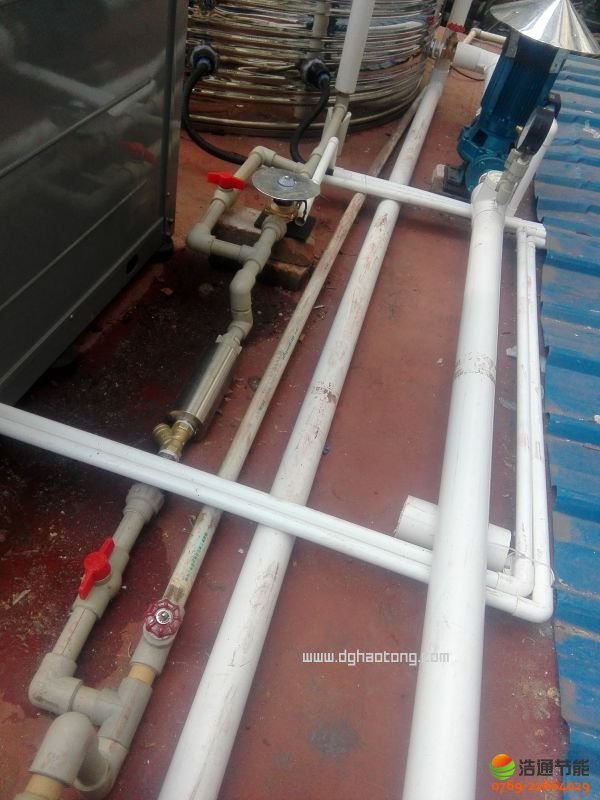

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——主機管道連接

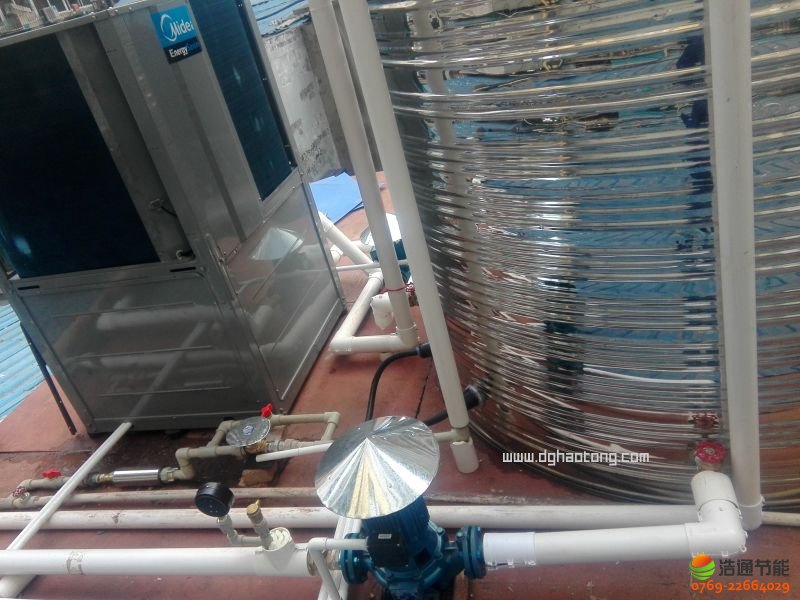

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——主機與水箱管道連接

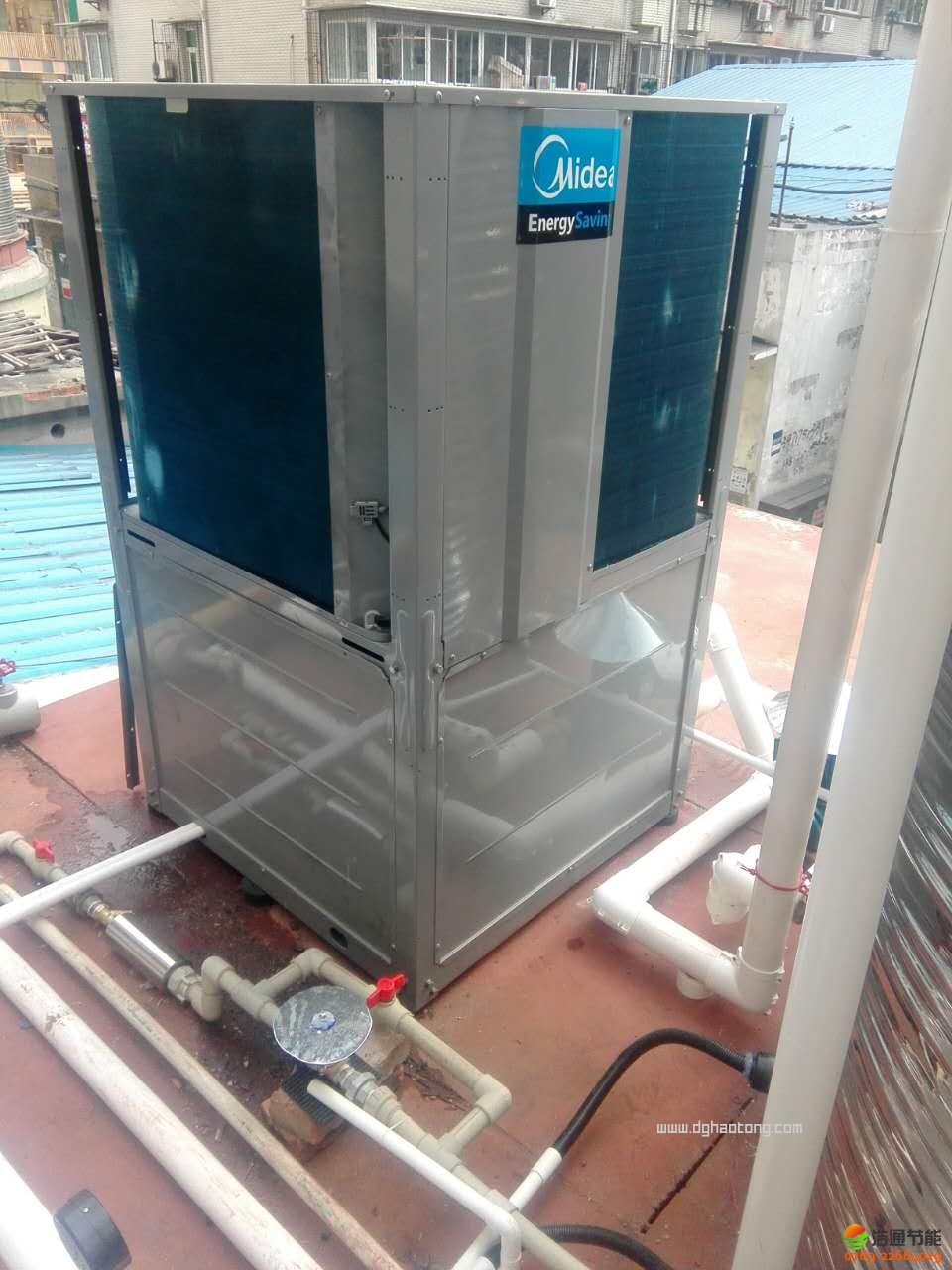

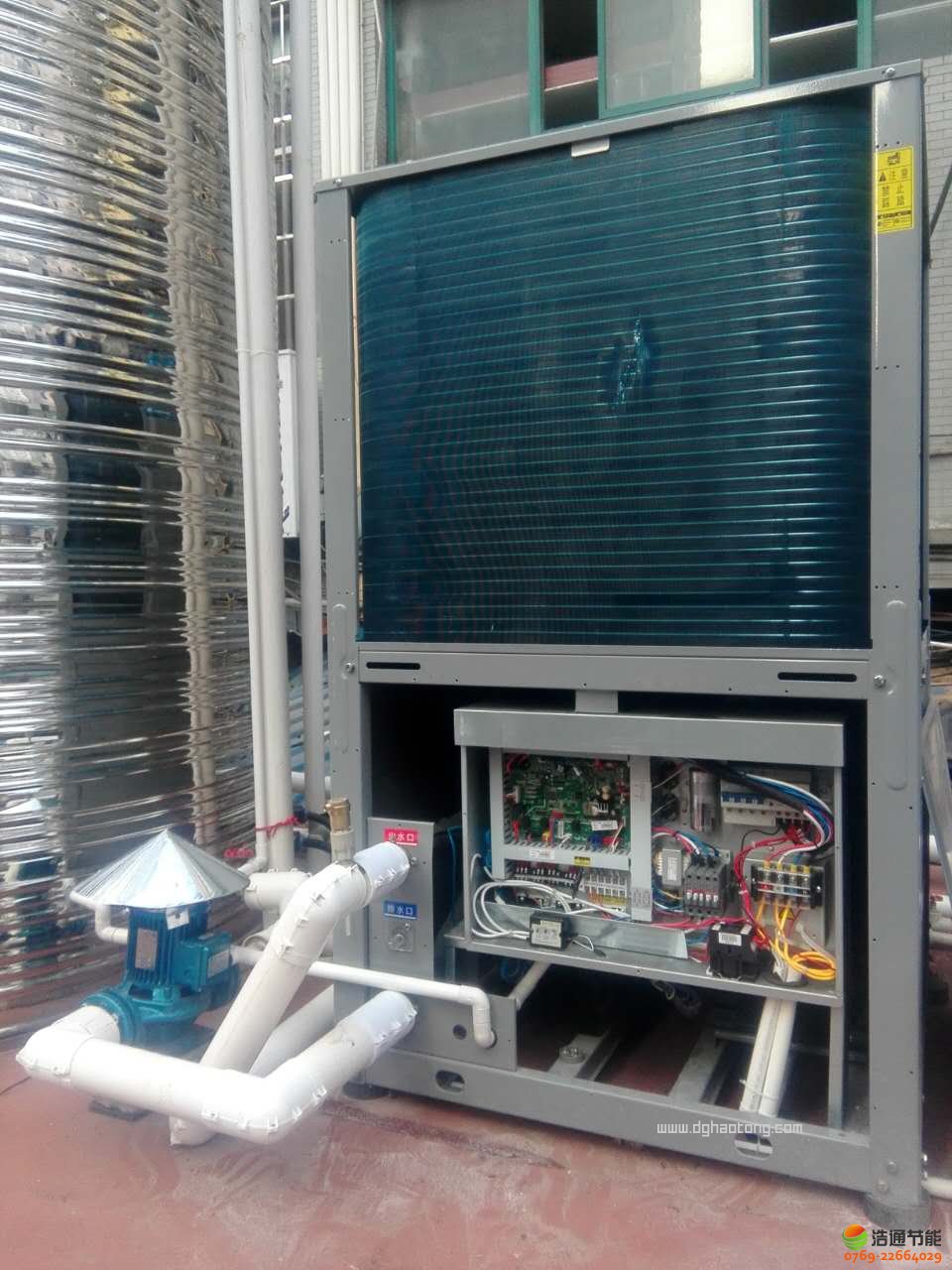

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——熱泵機組安裝

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——水泵防水

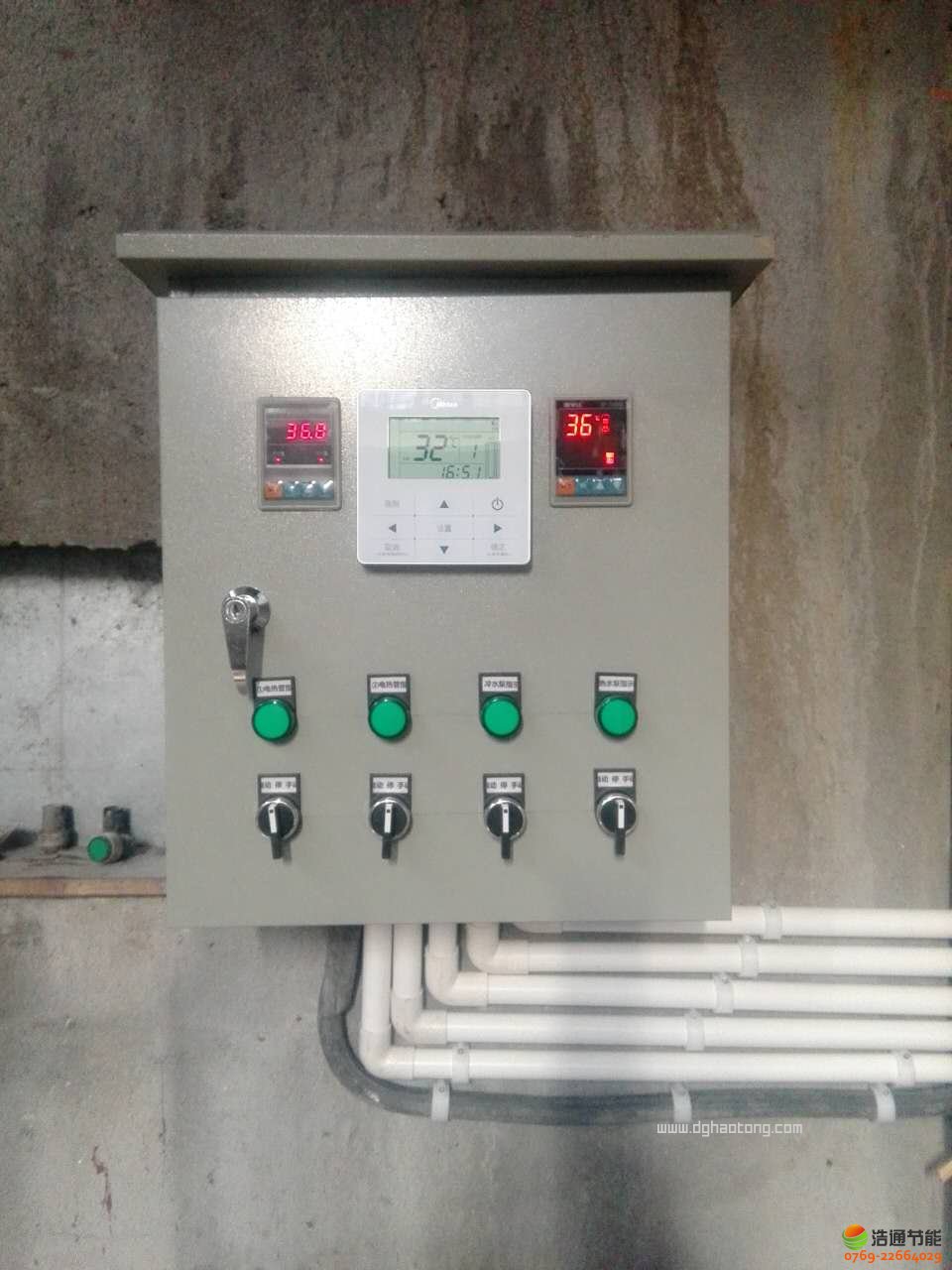

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——熱水工程智能控制系統

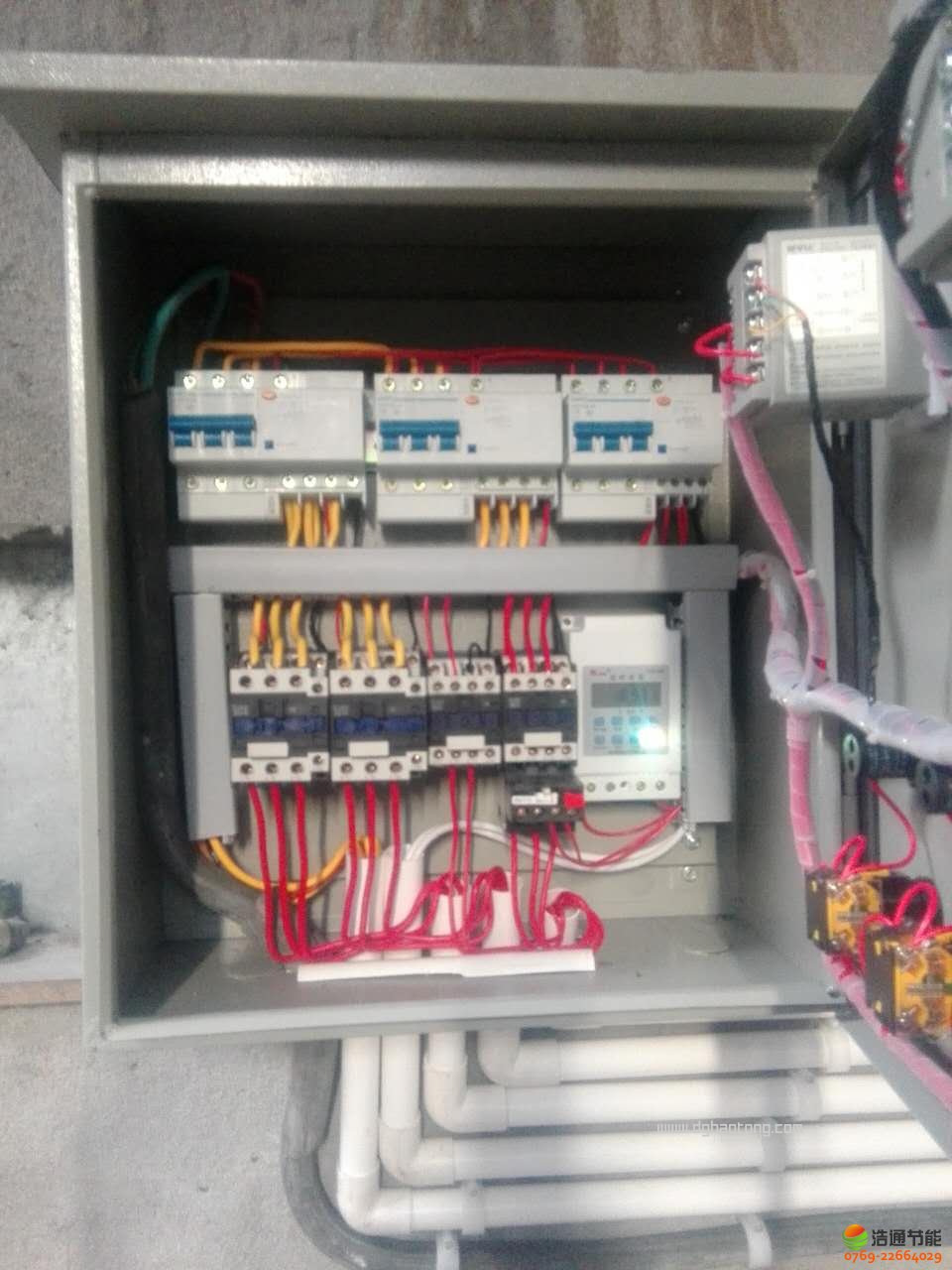

湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目——熱水工程智能控制系統操作說明圖

　　湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目簡介

　　湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目采用1臺美的直熱空氣能熱泵KFXRS-38II機組，10噸保溫水箱1個，總設計是10匹10噸熱水工程項目，10噸保溫水箱一個。詳情請看下表：

序號	項目	方案配置	工程總價
1	酒店70間房日供10噸美的空氣能熱水設備	每棟宿舍安裝美的KFXRS-38II循環型熱泵1臺，10噸不銹鋼保溫水箱1個及相關配套設施。	略
工程合計：略

　　湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程項目設計方案詳情

　　一、湖北黃石如家酒店10匹10噸美的空氣能熱泵熱水工程空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	循環式空氣能機組	美的	佛山	臺	1			詳細參數見第21頁
1	規格：KFXRS-38II
2	功率：9.3KW
3	制熱量：38KW
4	20～55℃范圍可調節，默認50℃
<二>	主機防震墊	基礎、橡膠		套	1
<三>	DN25Y型過濾器			套	1			過濾冷水中雜質
<四>	不銹鋼保溫水箱：10M3			個	0			不銹鋼保溫水箱
1	保溫：50mm聚氨脂發泡保溫
2	內膽為￡0.8SUS304、外膽為￡0.6 SUS202不銹鋼
<五>	補水電磁閥			個	1
<六>	加熱循環泵（GD32-20T）			套	1
1	功率：750w；揚程：20m
2	流量：6m3/h；電壓：220/380V
<七>	水泵減震坐墊			套	1			橡膠
<八>	水泵防雨帽子			個	1			鍍鋅板
<九>	電線及線管
1	6芯信號線			批	1			民興牌國標優質銅芯線
2	6平方電線			批	1
3	1.5平方電線			批	1
4	0.75平方電線			批	1
5	PVC線管、管件			批	1
設備造價小計

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	1			具備有效的數字顯示，具有定時、溫度、水位、水壓回水全自動控制，且有漏電、超溫、缺水等保護裝置
<二>	熱水增壓泵（GD65-19T）			臺	1
1	功率：2200w；揚程：19m
2	流量：25m3/h；管徑：65mm
<三>	水泵減震坐墊			套	1			橡膠
<四>	水泵防雨帽子			個	1			鍍鋅板
運行控制智能系統造價小計

序號	名稱型號	品牌	產地	單位	數量	單價(元)	總價(元)	備注
<一>	熱水管(PP-R)							25mm聚氨酯發泡保溫外套PVC管防護
1	Ф40*4.4		廣東	米	12
2	Ф63*8.6			米	10
<二>	冷水管PVC（Ф32）			米	15			不需要保溫
<三>	PP-R管件、閥件			項	1			彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<四>	DN25—DN50止回閥		寧波	項	1
<五>	排氣閥、溫度表、壓力表		天津	套	1
<六>	五金雜件			項	1
<七>	強磁除垢器		日本	個	1
熱泵設備連接管道小計

序號	名稱型號	品牌	產地	單位	數量	單價(元)	總價(元)	備注
<一>	運輸、吊裝費			項	1
<二>	工程安裝費		>	項	1
安裝、運輸、吊裝造價小計

序號	項目名稱	價格（元）	備注
<一>	美的空氣能熱水器設備		共略元
<二>	運行控制智能系統
<三>	空氣能設備連接管材、管件、閥件
<四>	安裝、運輸、吊裝費用
優惠總計：略
備注：1、本報價包含樓面熱水器、水箱之間連接的管線，不含其它樓層的熱水管道、總電源線。

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
