空氣能熱水器 安裝方法圖文詳解(附:空氣能安裝步驟示意圖及視頻教程)

　　一、【空氣能熱水器安裝】施工管理

　　1、施工流程

　　安裝流程

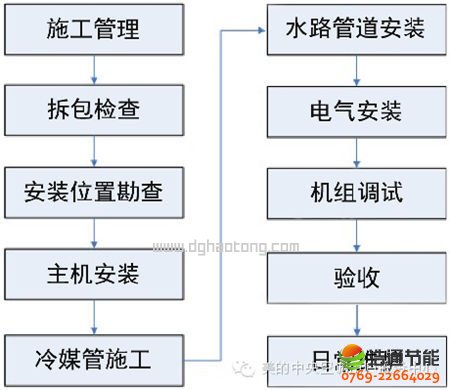

施工管理——拆包檢查——安裝位置勘查——主機安裝——冷媒管施工——水路管道安裝——電器安裝——機組調試——驗收——日常維護

　　PS：

　　問：家里是老房子，不容易改變熱水管路與地面外觀，是不是也可以裝空氣能熱水器?

　　答：可以。

　　2、安裝工具及材料準備

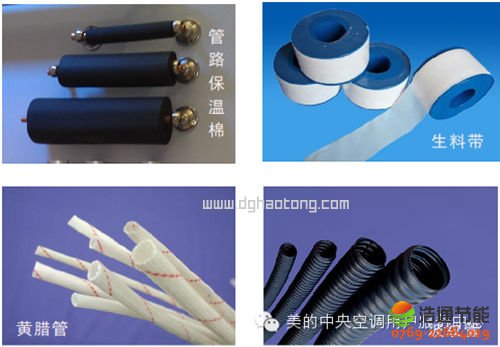

安裝前工具的準備

工具的準備

　　※材料堆放應整齊有序，兩端面必須封口，確保清潔，放置場所應通風干燥。

　　PS：

　　問：房子正在裝修，什么時候是考慮空氣能熱水器的最佳時間?

　　答：在水電工進場之前。為了保證最佳的使用效果，在水電工進場之前，請管道技術人員上門勘察現場，設計熱水管道走向，并確定空氣能熱水器最優的安放位置。待水電鋪設完畢，沐�？諝饽軣崴�器只要接上水管、插上電源就可以

　　
二、【空氣能熱水器安裝】拆包檢查

　　1、主機拆包檢查

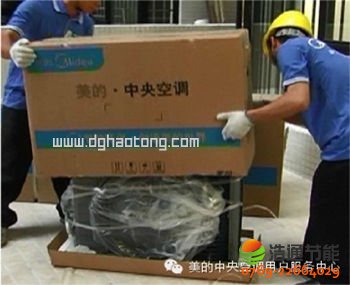

拆包檢查

　　2、主要附件檢查

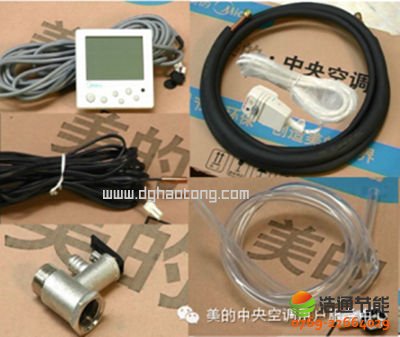

空氣能主附件檢查

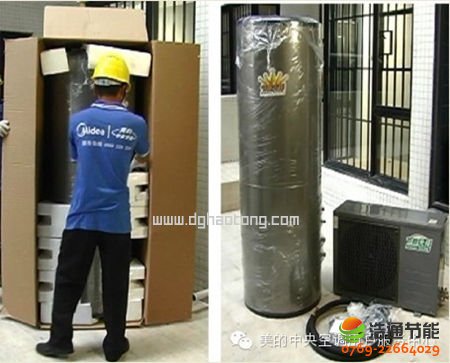

　　3、水箱拆包檢查※主機拆包前應先核對機組型號是否與用戶所需型號一致，確認無誤后再拆包。

水箱拆包檢查

　　※根據裝箱單內容檢查機組隨機文件和配件是否齊全;機組配件是否有運輸損壞。

　　※水箱拆包前應先核對水箱型號是否與用戶所需型號一致。

　　※拆包后根據裝箱單清點隨機組文件和配件;檢查機組配件是否有運輸損壞;附件應妥善保管。

　　PS：

　　問：空氣能熱水器的水箱與主機最好的安放位置在哪里?

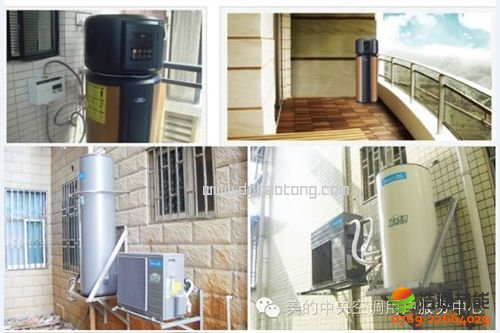

　　答：空氣能水箱最好安放在陽臺、飄窗。據統計，90%的客戶將空氣能安放在這些位置。這樣的優點在于不占用室內空間，穩固安全，足量的熱水貫通家里整個熱水管道系統�？諝饽苤鳈C最好安放在通風、向陽的地方�？諝饽軣崴�器從空氣能中吸收熱量，飄窗或外掛墻面等方式，可以讓主機盡可能從空氣中吸收熱量，提高制熱效率。

　　
三、【空氣能熱水器安裝】安裝位置勘查

　　1、主機安裝空間要求

安裝位置勘察

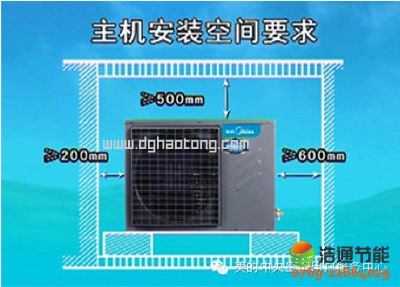

　　※主機頂部空間距離應≥500mm，右側銅管連接側空間距離應≥600mm，左側空間距離應≥200mm.

　　PS：

　　問：家里已經有了其他類型熱水器，能不能改造成空氣能熱水器?

　　答：可以�？諝饽軣崴�器相比其他熱水器優勢明顯，改造時只需將之前熱水管道中的接口與空氣能熱水器的熱水出口接通即可。

安裝位置勘察

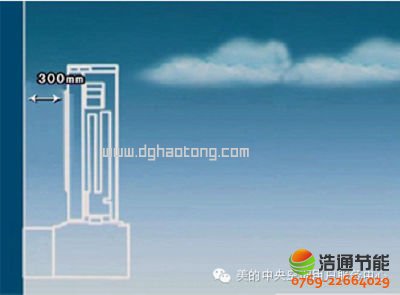

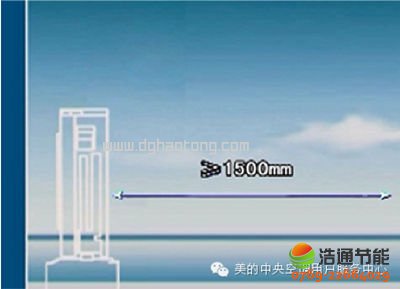

　　※正面出風口不應該有障礙物，應有≥1500mm空間，背面應保留≥300mm空間。

安裝位置勘察

　　PS：

　　問：空氣能熱水器出水對水壓有沒有特殊要求?

　　答：對水壓沒有特殊要求�？諝饽軣崴�器水箱是承壓式水箱，只要自來水有壓力，出來的熱水就有壓力，不存在對水壓的特殊要求。

　　2、水箱安裝空間要求

水箱安裝空間要求

水箱安裝空間要求

水箱安裝空間要求

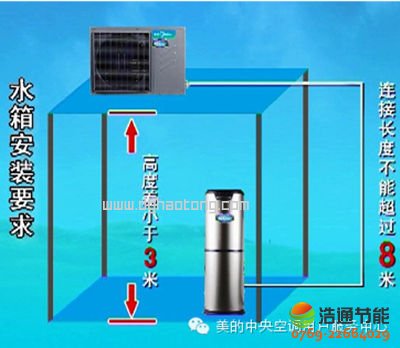

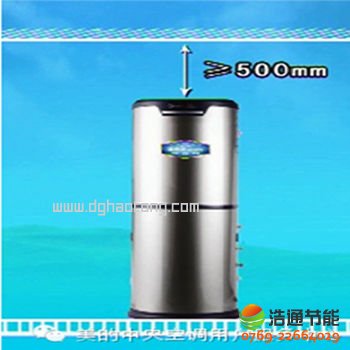

　　※水箱安裝應確保頂部保留≥500mm的空間距離，與主機高度差小于3米，且連接長度不能超過8米;安裝區域必須有建筑地漏，以確保污水和安全閥泄水能順暢排走。

　　PS：

　　問：如果空氣能熱水器水箱安放在二樓，用水點卻在三樓，這樣熱水能不能上去

　　答：可以。空氣能熱水器出水點出水靠自來水自身的壓力，只要自來水能到三樓，熱水就能到三樓。

　　
四、【空氣能熱水器安裝】主機安裝

　　1、主機支架安裝

主機支架安裝

主機支架安裝

主機支架安裝

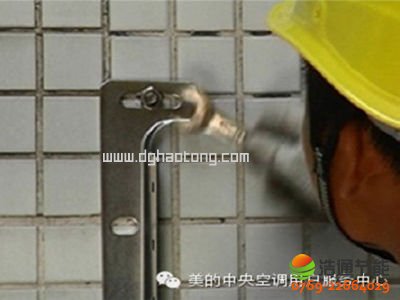

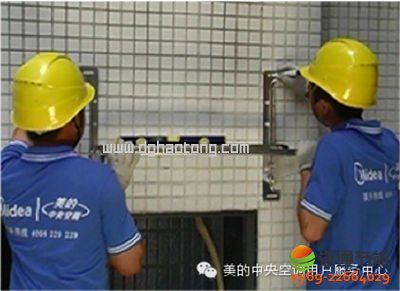

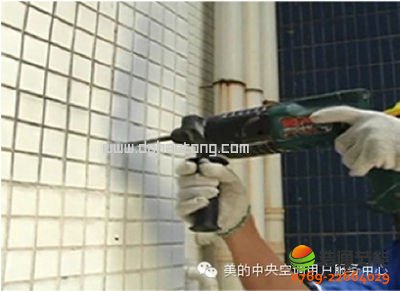

　　※用安裝支架對準墻體，再用油筆在打孔位置畫上標記，根據標記空位在墻上打孔，打入膨脹螺栓掛上組裝好的支架，并用螺母固定牢固。

　　PS：

　　問：空氣能熱水器對電源線有沒有特殊的要求?

　　答：空氣能熱水器顯著節能，功率與普通熱水器相比較小，一般家庭使用的電源線即可。以200L空氣能熱水器為例，額定功率為1250W，普通家庭使用的2.5mm2電源線就可以滿足需要。

　　2、主機就位安裝

主機就位安裝

主機就位安裝

主機就位安裝

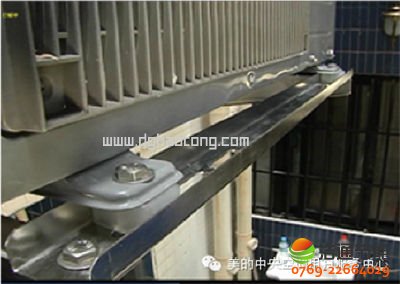

　　※在安裝主機前應在支架的4個支撐角處放上減震墊，然后再用螺栓將主機擰緊。

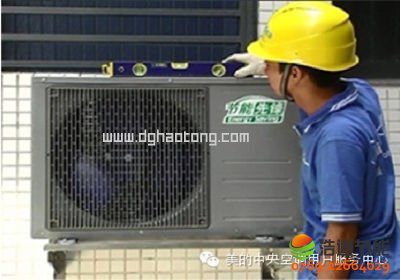

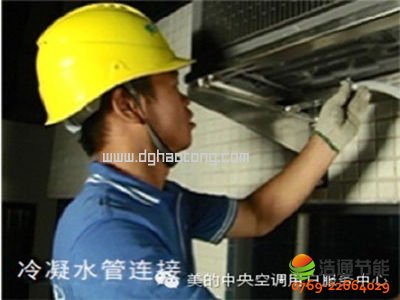

　　※安裝完成后，確認安裝是否牢固、水平;并用冷凝水出水接管和密封圈連接在主機底部。

　　PS：注意室外機安裝

　　1、空氣能室外機的安裝與空調室外機安裝要求相同�？砂惭b在外墻、屋頂、陽臺、地面上。出風口應避開迎風方向。

　　2、室外機與儲水箱之間距離不得大于5米，標準配置為3米。

　　3、室外機與四周墻壁或其它遮擋物之間距離不能太小。

　　4、如果裝雨棚保護空氣能以防止風吹日曬，則應注意保證室內機換熱器的吸熱散熱不受阻礙。

　　5、室外機應安裝在基礎堅實的地方，并確保直立安裝，并用地腳螺栓固定。

　　
五、【空氣能熱水器安裝】冷媒管安裝

　　1、冷媒管安裝

美的冷媒管安裝

冷媒管安裝

空氣能冷媒管安裝

冷媒管安裝

冷媒管安裝

冷媒管安裝

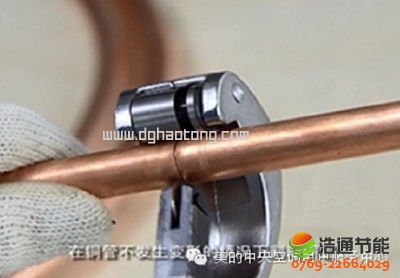

　　※用割管刀切割相應規格長度的冷媒銅管。

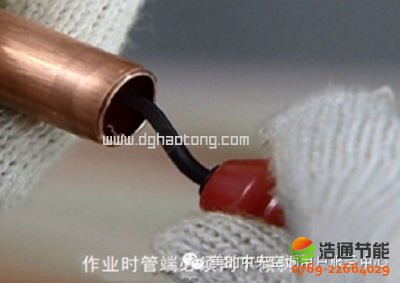

　　※將端口毛刺、銅管內的銅屑處理干凈。

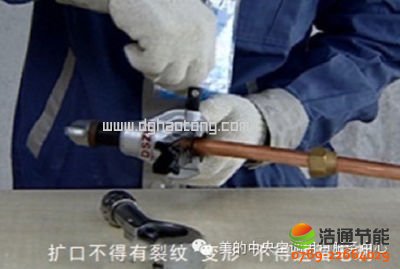

　　※用擴口器擴喇叭口，管口應平整無毛刺，喇叭口應無變形和裂紋。

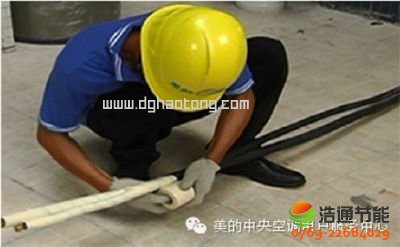

　　※先分別將冷媒管高壓管、低壓管套上保溫管并纏繞防曬膠布。

　　※再將冷媒管高壓管、低壓管并一起纏繞防曬膠布。

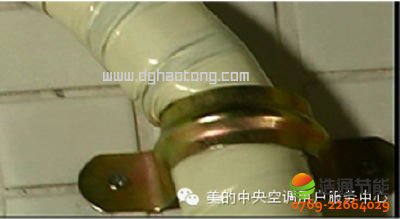

　　※冷媒管路較長時，應使用卡箍或設置吊架固定管路

　　※冷媒管的固定卡箍或吊架的間距應不大于1米，安裝好的卡箍或吊架應排列整齊。

　　PS：注意儲水箱的安裝

　　儲水箱的安裝要求簡單得多，只要找一個基礎結實的地方就可以了。要注意的是，在進水管與儲水箱之間須裝一個單向閥，防止熱水倒流;而在儲水箱于出水管之間須裝一個泄壓閥，防止儲水箱內水壓過高。此外，在水箱中間記得安裝溫度傳感器

　　2、冷媒管與主機連接

冷媒管與主機連接

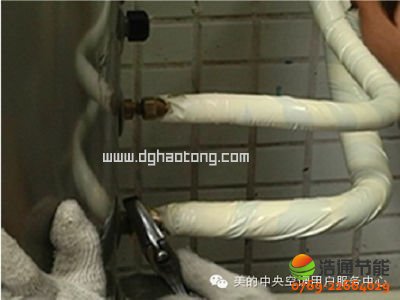

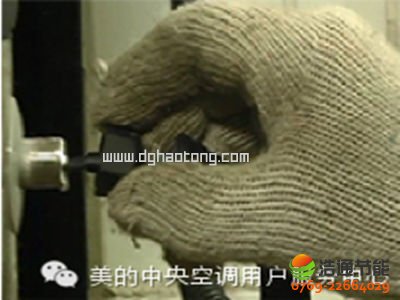

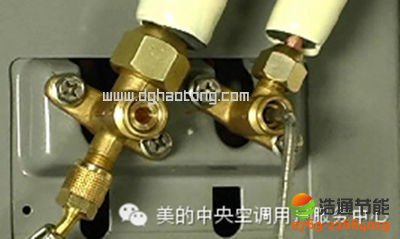

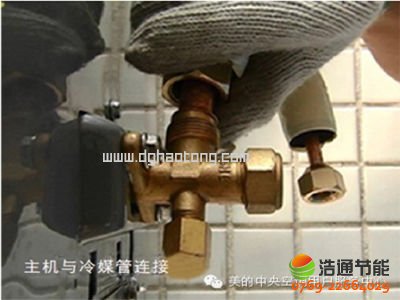

　　※冷媒管連接主機時先將截止閥螺帽擰開，再將擴口銅管連接螺帽與截止閥對接，用扳手將螺帽擰緊，再用雙扳手緊固螺帽。

冷媒管與主機連接

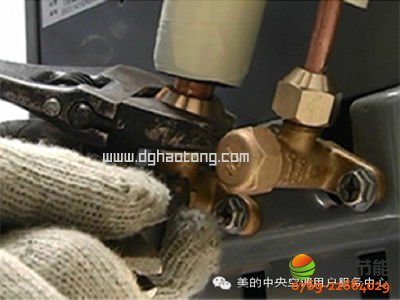

　　※連接或拆下冷媒管路時，必須同時使用雙扳手，一個扭力扳手固定主機截止閥，另一個扭力扳手?jǐn)Q緊或擰開螺帽。

　　3、冷媒管與水箱連接

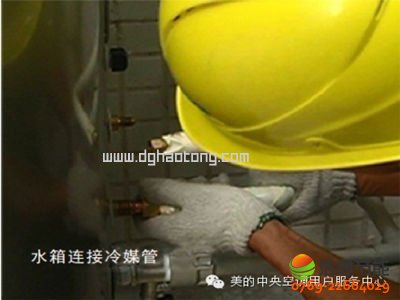

冷媒管與水箱連接

冷媒管與水箱連接

　　※將擴口銅管連接螺帽與水箱銅管連接頭對接，并用扭力扳手?jǐn)Q緊;扭緊力要均勻，防止水箱銅管連接頭變形或因扭力過大，導致水箱銅管連接頭被拉裂。

　　PS：注意壓縮機排空

　　壓縮機在使用之前，一定要將管道空氣全部排出，否則會損壞壓縮機和管道。排空具體步驟需要專業師傅利用真空泵進行操作，一般消費者切勿自行操作。

　　
六、【空氣能熱水器安裝】水路管道安裝

　　1、冷、熱水管連接

冷，熱管連接

冷，熱管連接

冷，熱管連接

冷，熱管連接

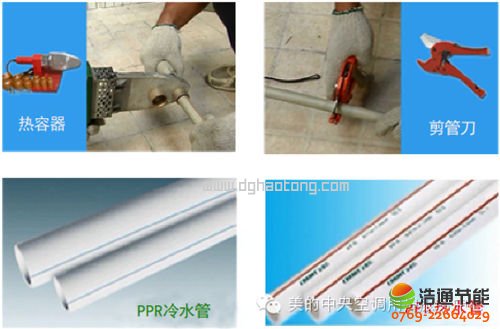

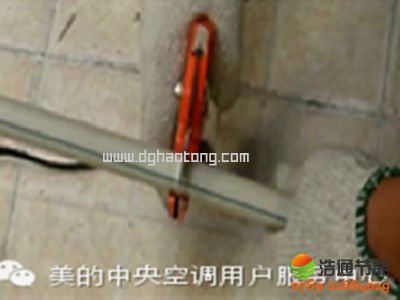

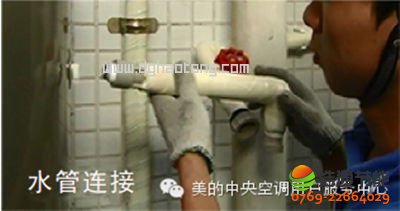

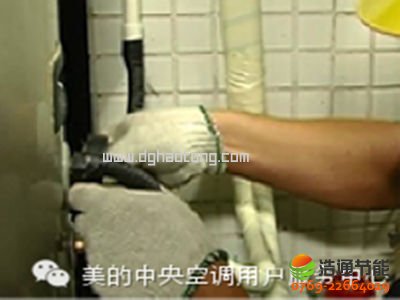

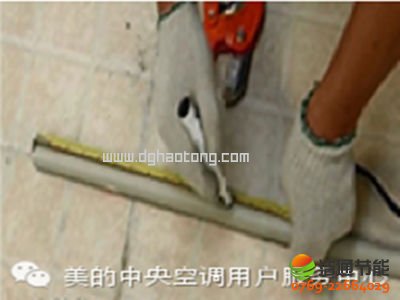

　　※用卷尺測量出使用的水管長度，并做好記號，再使用剪管刀剪切水管。

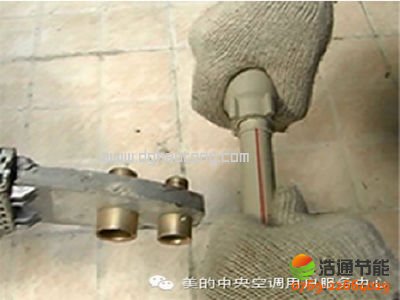

　　※使用熱熔器進行PPR管連接，在管材連接端，應做好熔接深度標記。

　　※待PPR管加熱完成后，應迅速將管材平穩、均勻的沿直線互相對接插入管材中，待冷卻后才能松手。

冷，熱管連接

冷，熱管連接

冷，熱管連接

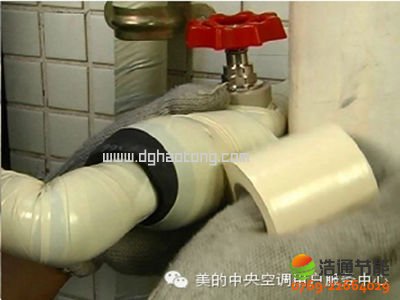

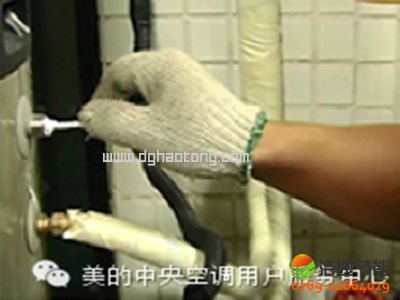

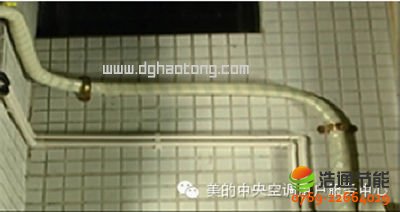

　　※將熱水管路套上保溫棉后再纏上防曬膠布，以防保溫棉老化，保溫棉應與水管大小相匹配。

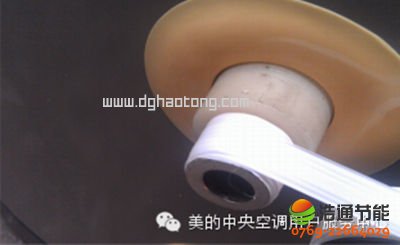

　　※在連接冷、熱水管時，為確保管道連接的緊密性，應在連接管口纏繞生料帶。

　　PS：空氣能熱水器水箱可隨安裝在室外的陽臺、平屋頂、地面或室內的廚房、衛生間等位置，應盡可能安裝在靠近用水點及熱泵主機的位置，以減少管路熱損失，同時要安裝在可排水的地方。

　　1、水箱采用的是先進的聚氨脂發泡保溫技術，但考慮到熱量微小散失，還是應盡可能放置在室內不通風的位置。

　　2、水箱必須座地式直立安裝，安裝基礎必須堅實牢固，承重能力應大于水箱運行重量的兩倍，嚴禁掛墻安裝。

　　3、因為主機配置的循環水泵不具備吸程，所以水箱的安裝位置不要低于室外主機，考慮到揚程有限，也不要過高于室外主機。

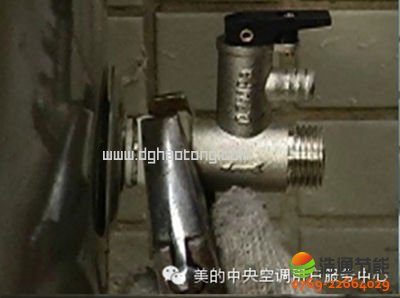

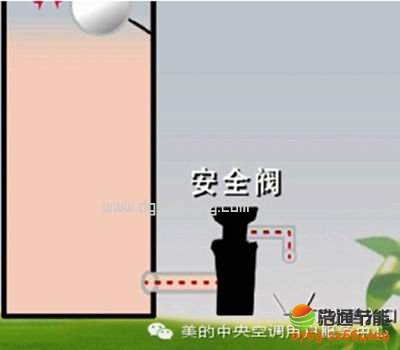

　　4、熱水箱必須安裝安全閥和單向止回閥，安全閥保持與大氣相通，不得有任何堵塞。

　　5、水箱周圍應留大于600mm的安裝維修空間。

　　2、管路附件連接

管路附件連接

管路附件連接

管路附件連接

管路附件連接

管路附件連接

　　※制熱水時，水箱內冷水受熱膨脹，安全閥泄壓口有水流出屬于正�，F(xiàn)象。

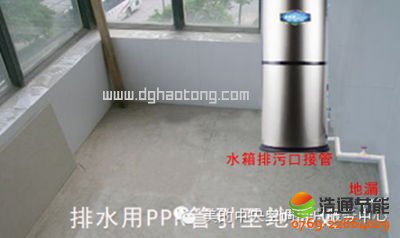

　　※水箱安裝在室內時，排污管及安全閥出水口應連接PPR管，并將管道引接至地漏處，避免水浸泡室內地板等。

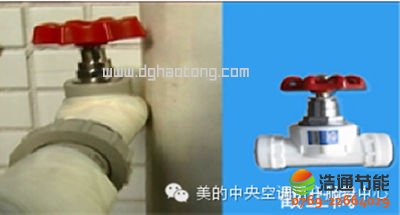

　　※進水管側和排污口應安裝截止閥，以方便清洗排污和檢修。

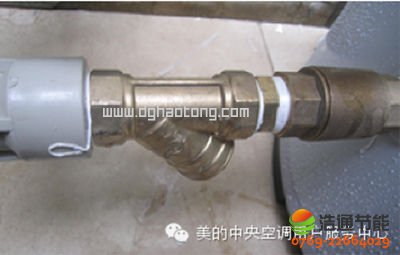

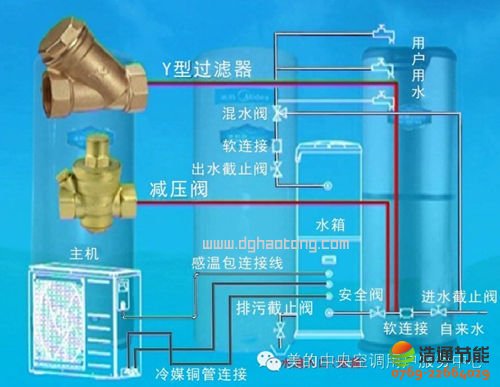

　　※為防止雜異物質進入水箱，應在進水端進水管上安裝Y型過濾器。

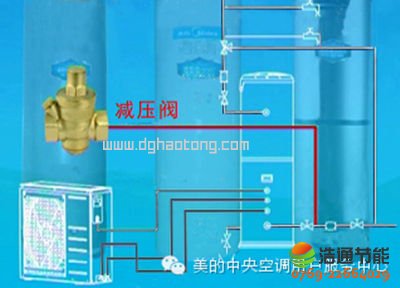

　　※當用戶家自來水壓力大于5Kgf/cm2時，應安裝減壓閥降低進水壓力，把進水壓力控制在3Kgf/cm2左右。

　　PS：一般來說，主機可懸掛于墻體之上，不占用地面，而立式水箱則需要一定的地面面積來擺放。水箱直徑或長寬多在42-75cm之間，水箱高度則在100-180cm之間。所以水箱放置位需要預留略大于所選型號水箱直徑的地面空間。

　　
七、【空氣能熱水器安裝】電器安裝

　　1、線控器安裝過程及注意事項

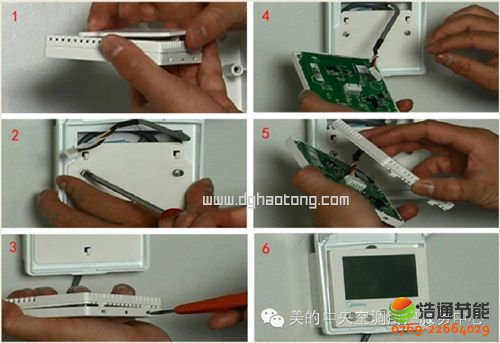

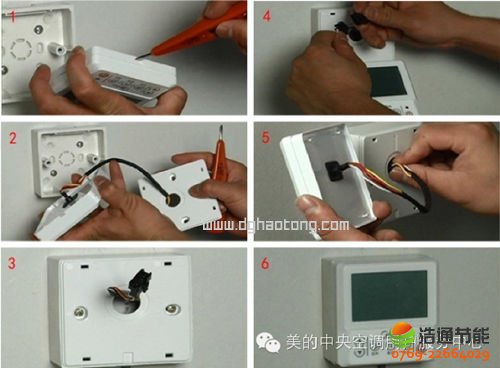

　空氣能熱水器KJR-22B線控器安裝過程

空氣能熱泵熱水器線路安裝

　　空氣能熱水器KJRH-86A/T線控器安裝過程

KJRH-86A/T線控器安裝過程

　　◎注意事項

　　※不得安裝于高溫、高濕的場所，例如：浴室、廚房等。

　　※安裝在室外時，必須加裝不透明防雨保護盒，以防線控器被陽光照曬或被雨淋。

　　※不得靠近易燃、易爆或有明火的地方。

　　※線控器通訊線與強電線應相隔50mm以上走線。

　　2、水箱傳感器安裝

水箱傳感器安裝

空氣能熱泵熱水器水箱傳感器安裝

水箱傳感器安裝

空氣能熱泵熱水器水箱傳感器安裝

水箱傳感器安裝

空氣能熱泵熱水器水箱傳感器安裝

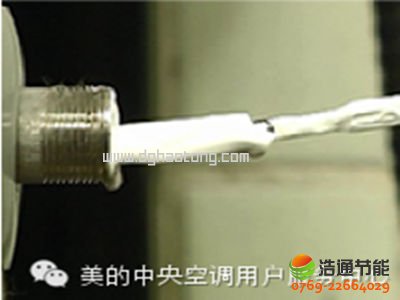

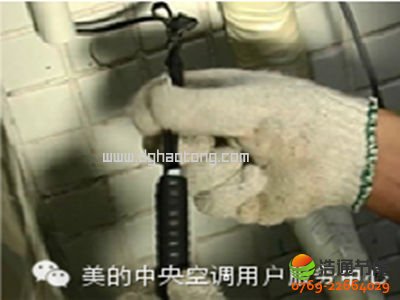

　　※水溫傳感器線路必須用PVC管或塑料波紋管做好保護，保護管兩端用膠布纏緊，以防水汽滲入。

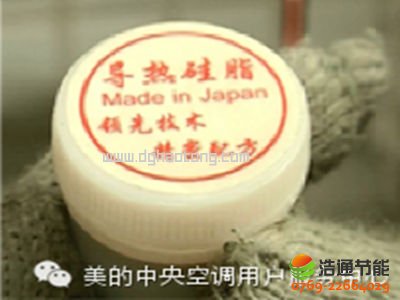

　　※為避免溫度出現偏差，感溫包應使用導熱硅膠作為介質，將導熱硅膠填滿水箱盲管，再將感溫包表面涂抹導熱硅膠后插入盲管。

　　※感溫包必須插入盲管底部，插入深度應不小于500px，再依次擰緊感溫包盲管螺帽。

　　※用膠布纏緊感溫包螺帽，以防水汽滲入。

　　PS：分體式空氣能可一起安裝在陽臺、露臺、外墻、樓頂、地面等空氣流通處。也可將水箱單獨放置在廚房、洗手間，而主機則安裝在靠近水箱的外墻上。主機與水箱之間的連接銅管標準配置為3米，過長不利于冷媒循環。

　　3、電源線路安裝

空氣能熱泵熱水器電源線路安裝

電源線路安裝

空氣能熱泵熱水器電源線路安裝

電源線路安裝

空氣能熱泵熱水器電源線路安裝

電源線路安裝

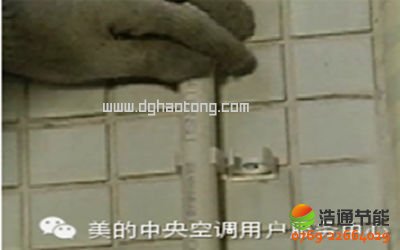

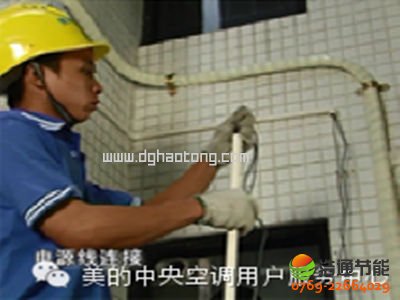

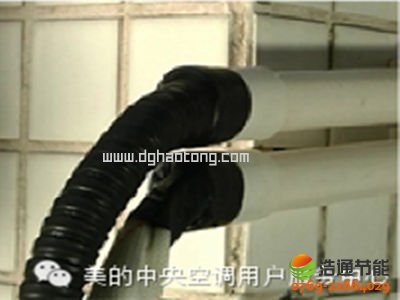

　　※電源線與通信線應分別使用PVC管或塑料波紋管分開走線。

　　※電源線連接應使用PVC管或塑料波紋管做好保護，兩端用膠布纏緊，以防水汽滲入。

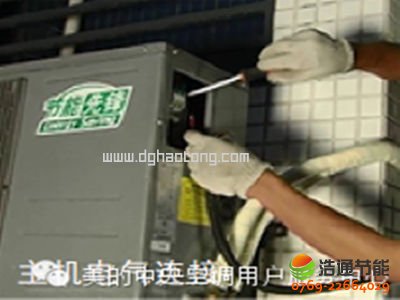

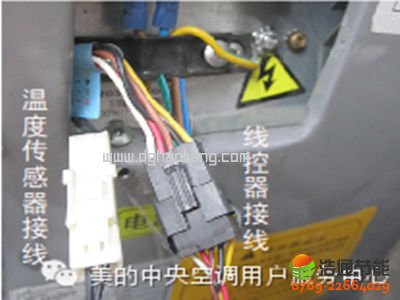

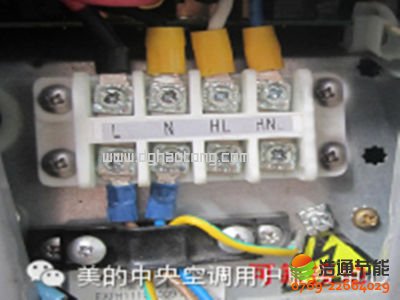

　　※電源線與主機連接，應使用壓線端子連接，確保各端子連接可靠，零、火線不能接反且必須正確可靠接地。

　　※主機電源線接好后，連接線控器線路及水溫傳管器線路，再蓋上電控盒。

　　PS：排水進水系統

　　空氣能熱水器的安裝使用，必須有兩大要點，那就是排水和進水系統。先來說排水系統，空氣能熱水器在工作過程中，會有泠凝水排出，這個時候我們所選擇安裝的位置必須要有地漏和排水管道等，避免這些排出的水無法流出，給空氣能熱泵熱水器的使用帶來很大不便。其次進水系統也是非常重要的，空氣能熱泵熱水器的使用必須要即使的上水，而且在安裝排水管道時，一定要選擇直徑比較大的管道，這樣可以防止在使用熱水時出現冷熱不均的問題。

　　
八、【空氣能熱水器安裝】機組調試

　　1、熱水機組調試要點

空氣能熱泵熱水器機組調試要點

機組調試要點

空氣能熱泵熱水器機組調試要點

機組調試要點

空氣能熱泵熱水器機組調試要點

機組調試要點

空氣能熱泵熱水器機組調試要點

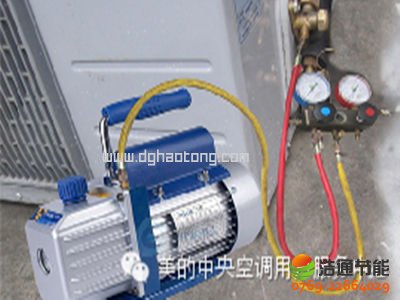

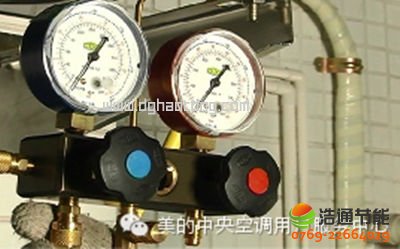

　　※系統抽真空：抽真空時壓力表一端連接外機高壓閥或低壓閥表接頭，保證連接可靠。

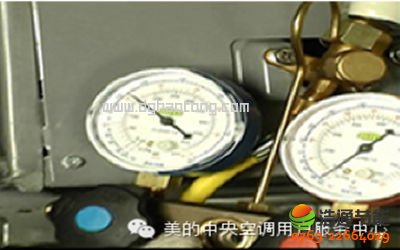

　　※觀察壓力表，當壓力達到-0.1MPa時，完全關緊壓力表，停止抽真空并保壓30分鐘以上，觀察壓力表指針是否回升，如回升，則需要查漏并修復，再重新抽真空和保壓工作。確認系統保壓正常后，打開主機高、低壓截止閥。

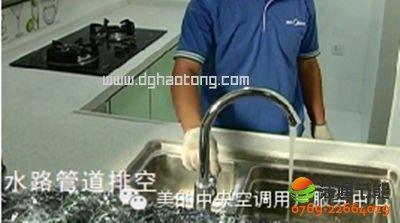

　　※管道排空：關閉排污閥，打開自來水進水閥及用戶端用水閥進行排空，管道中有空氣時，則出水會斷斷續續，直至有正常自來水流出時，關閉用戶端用水閥，排空完畢。

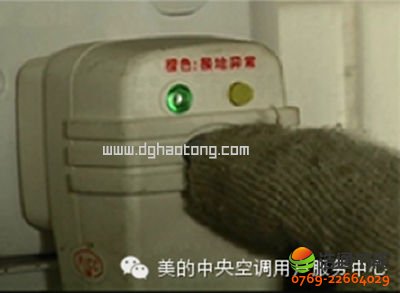

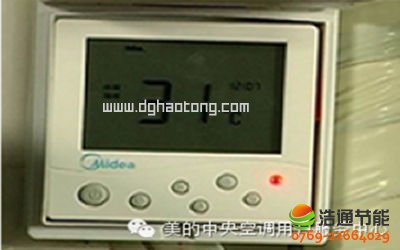

　　※機組試運行檢查：在開機前應先按下漏電保護開關試驗按鈕，檢查漏電保護器動作是否正常，若正常，按下線控器開機鍵、調節溫度;觀察機組運行壓力是否正常;保證無異常震動聲音，且溫升正常。

　　PS：電路問題

　　空氣能熱泵熱水器雖然不需要電能來支持加熱，但是在工作過程中也需要使用到電源，此時我們在安裝空氣能熱泵熱水器時，一定要將電源電路排列到位，同時還要選擇品質好的電源插座等，最好在電源插座的周圍安裝防水盒，這樣可以有效的保護整個電源電路的安全性。

　　
九、【空氣能熱水器安裝】日常維護

　　1、水箱定期清洗【空氣能熱水器】

　　為了保證熱水水質，請按下列步驟定期清洗水箱：

　　(1)關閉進水截止閥;

　　(2)打開排污截止閥;

　　(3)打開用戶端水龍頭，待水箱內的水排放完畢;

　　(4)打開進水截止閥沖洗水箱，待排污口排出的水質變清后，關閉排污截止閥;

　　(5)排出水箱和管路內的空氣，排空完畢后可以正常使用熱水。

　　PS：安裝位置

　　空氣能熱水器的安裝與普通熱水器不同，由于它本身的加熱原理，因此我們在安裝時一定要選擇合適的位置。既然是空氣能熱水器，那么安裝的位置必須要有充分的空氣，所以最好將空氣能熱水器安裝在半開放的陽臺上。這樣熱水器即能夠充分接觸室外的空氣，同時還能夠?qū)⒖諝廪D(zhuǎn)換之后剩余的能量直接排進室內，尤其是現在天氣比較炎熱，可以充分改善室內的空氣溫度。那么也有一份房屋的陽臺是全封閉的，此時想要安裝空氣能熱泵熱水器時，我們需要將熱水器放置到室外的露臺上，或者是屋頂?shù)奈恢�，總之無論我們選擇什么安裝位置，首先就要選擇離室內最近的位置，這樣不僅可以隨時使用熱水，同時還能夠?qū)⒗淇諝飧�好的利用�?/p>

　　2、【空氣能熱水器】水箱、水路管道安全保護

　　(1)機組長時間閑置時，應排空水箱和管路中的水，再關閉各個閥體;

　　(2)冬季環境溫度較低的地方，機組絕對不允許斷電，斷電前要先排空水箱和管路中的水，再關閉各個閥體，防止水箱、水管凍裂或機組部件損壞。



　　十、空氣能熱水器安裝視頻教程

　　美的空氣能熱水器安裝視頻教程

　　芬尼空氣能熱水器安裝視頻教程



　　推薦閱讀：太陽能熱水器安裝步驟及注意事項(附太陽能熱水器安裝視頻教程)

浩通熱水工程官網文章地址：http://www.ndxqh.com/news/kqrb/anzhuang-baike.html
