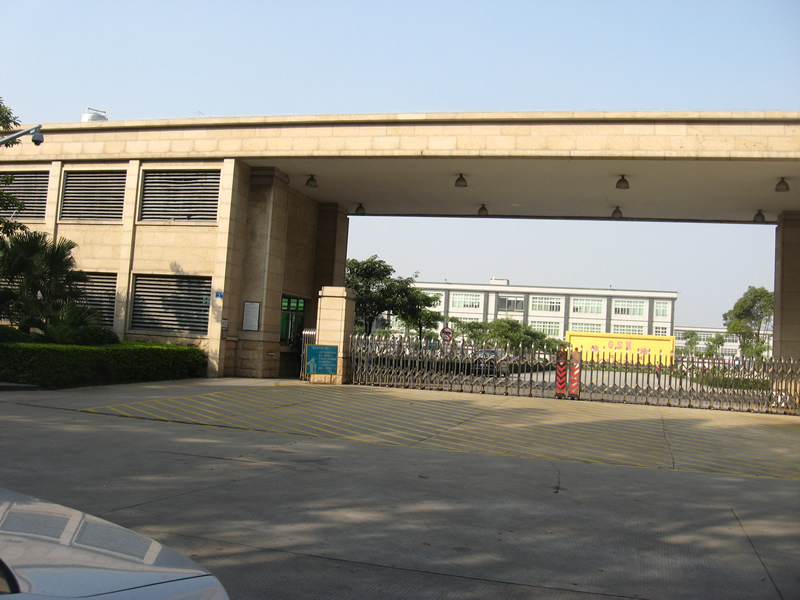

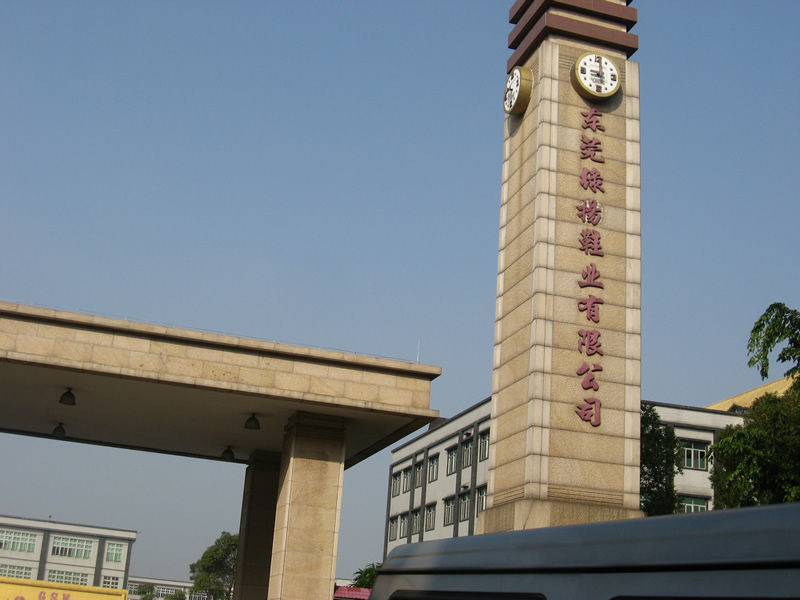

東莞綠揚鞋業有限公司工廠大門

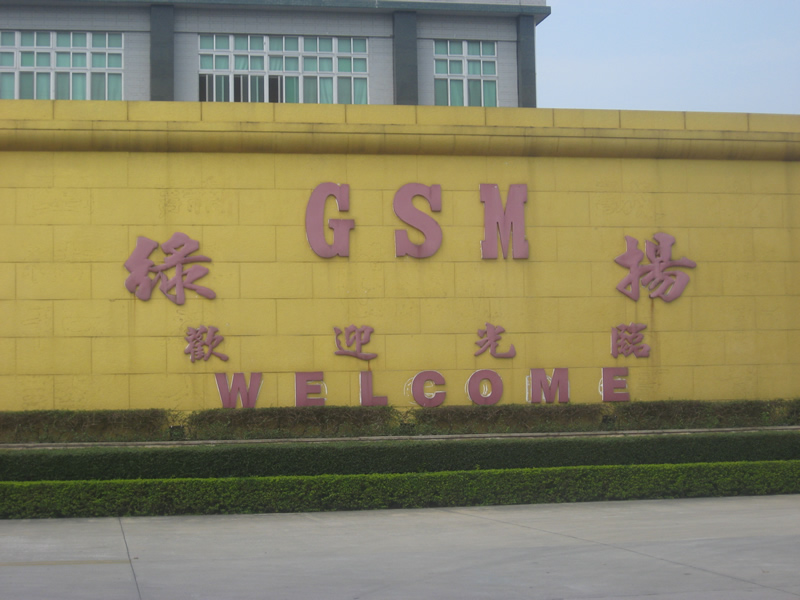

東莞綠揚鞋業有限公司廠門口形象

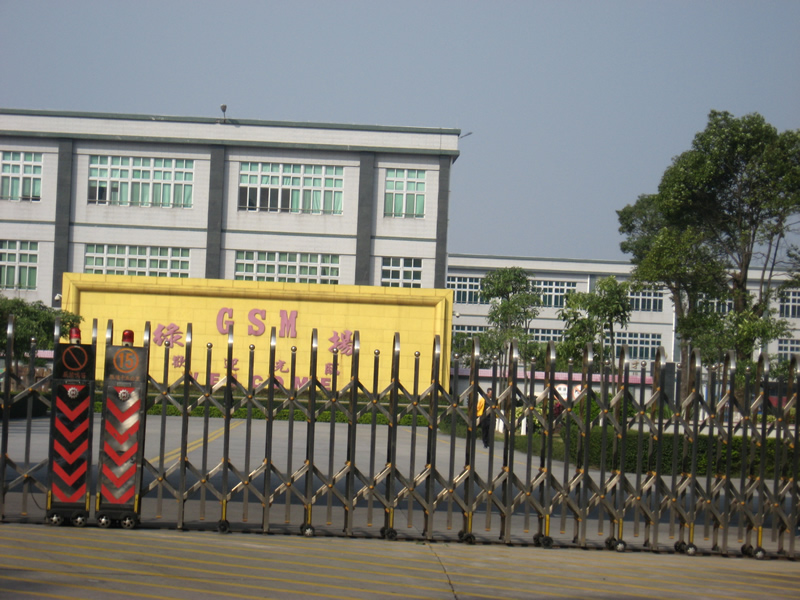

東莞綠揚鞋業有限公司門口遠看效果圖

東莞綠揚鞋業有限公司大門進去后的近看效果圖

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目概況圖

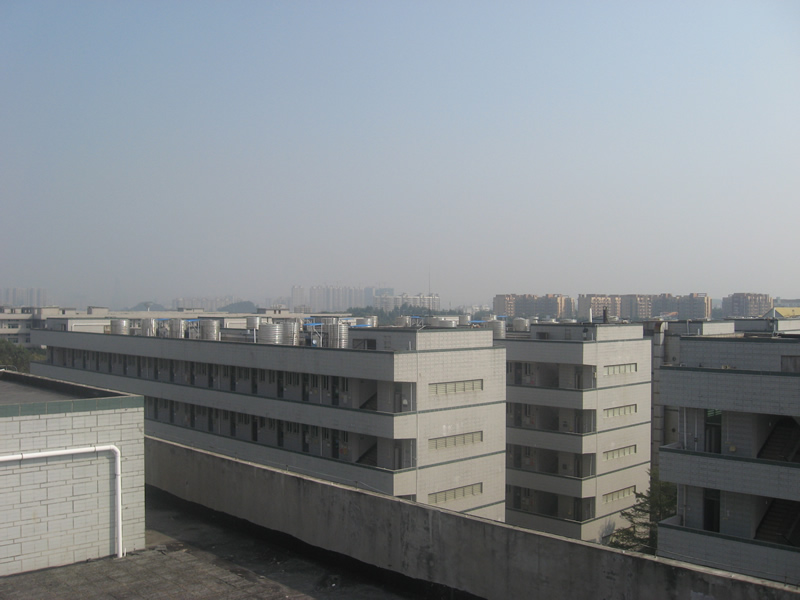

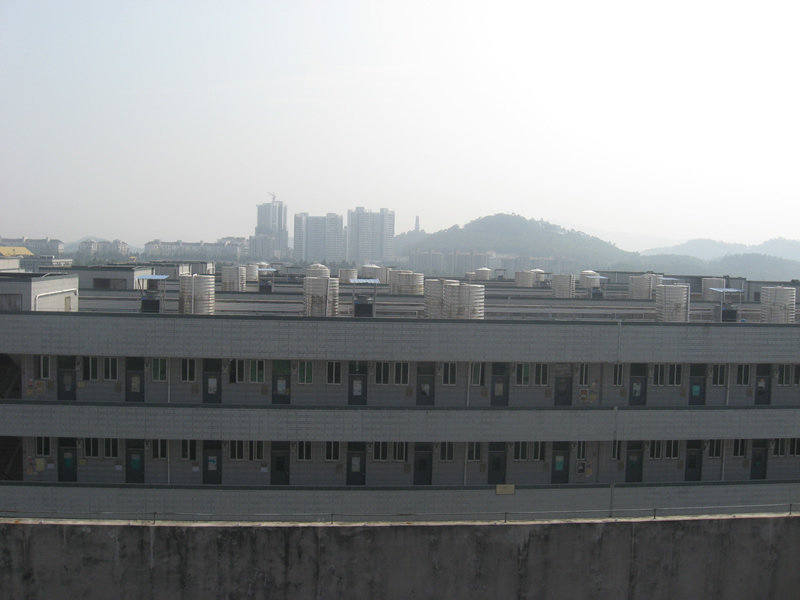

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目遠看效果

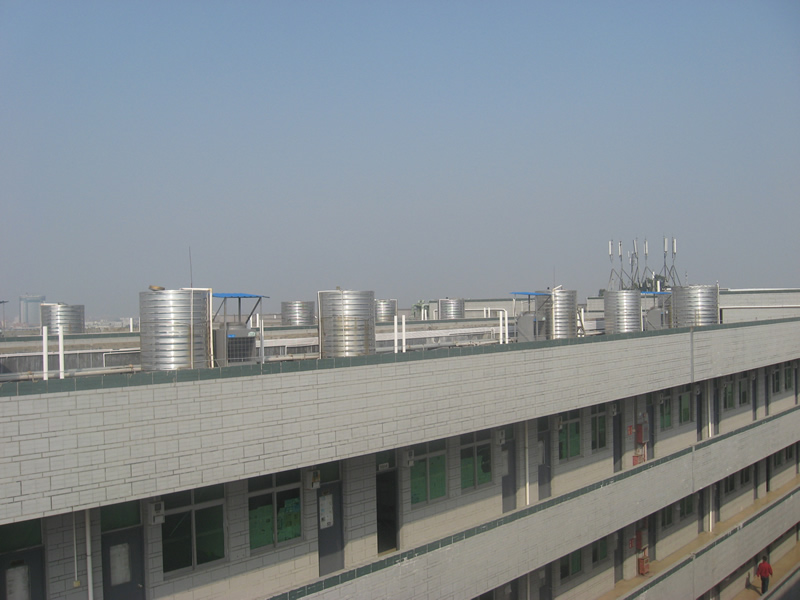

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目整體近看效果圖

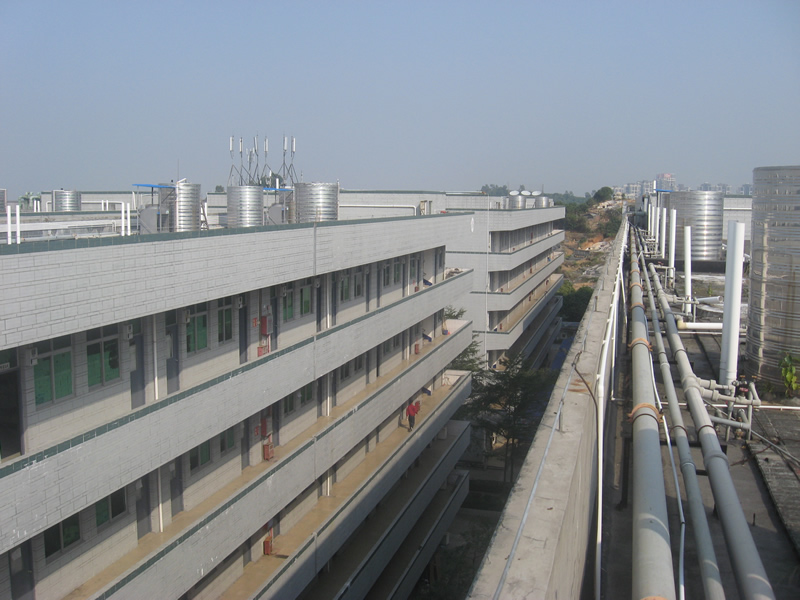

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目側面效果

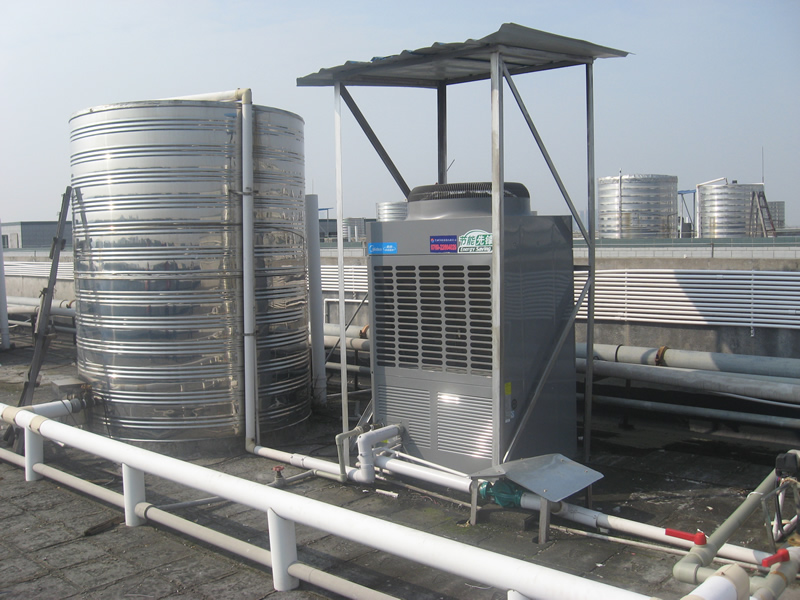

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目主機加裝了保護傘防雨防雪

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目水箱安裝效果

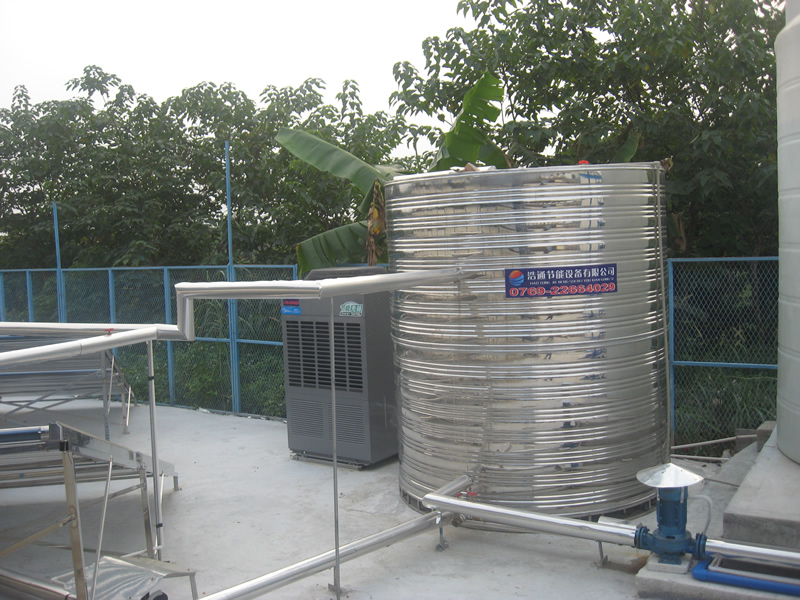

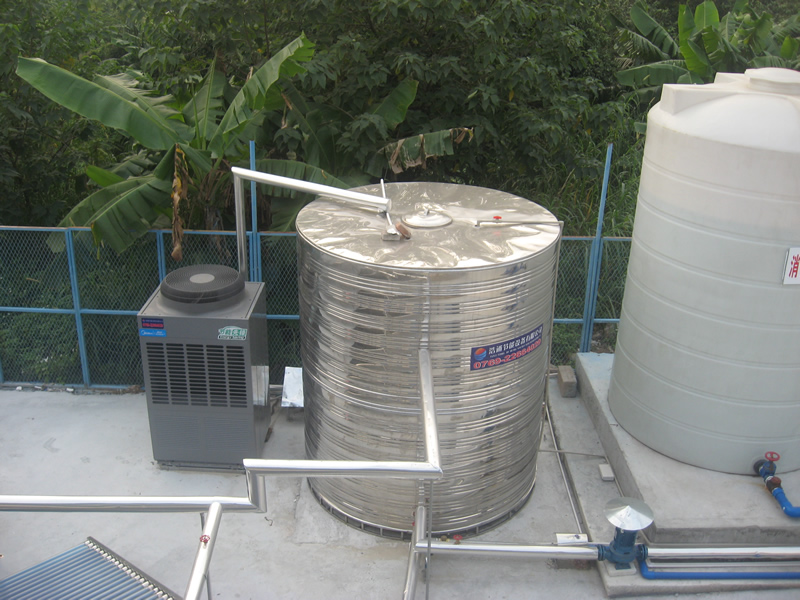

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程主機與保溫水箱連接

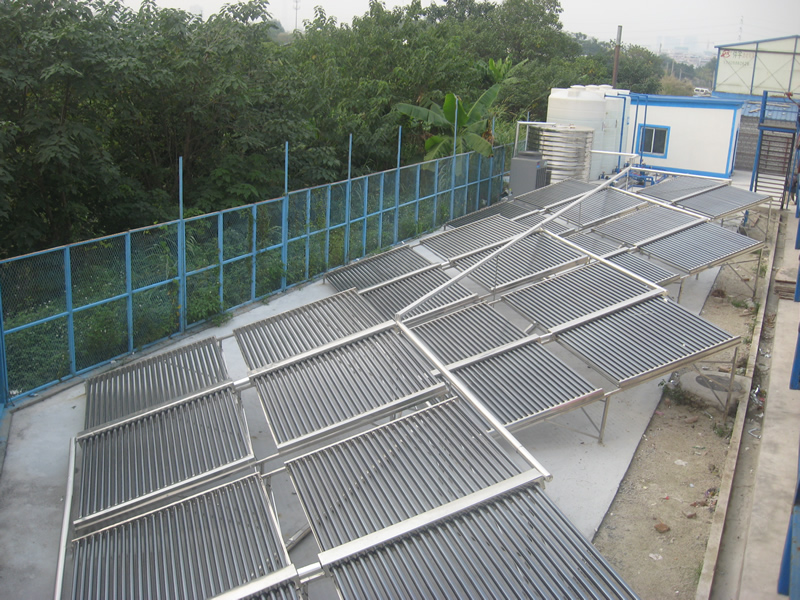

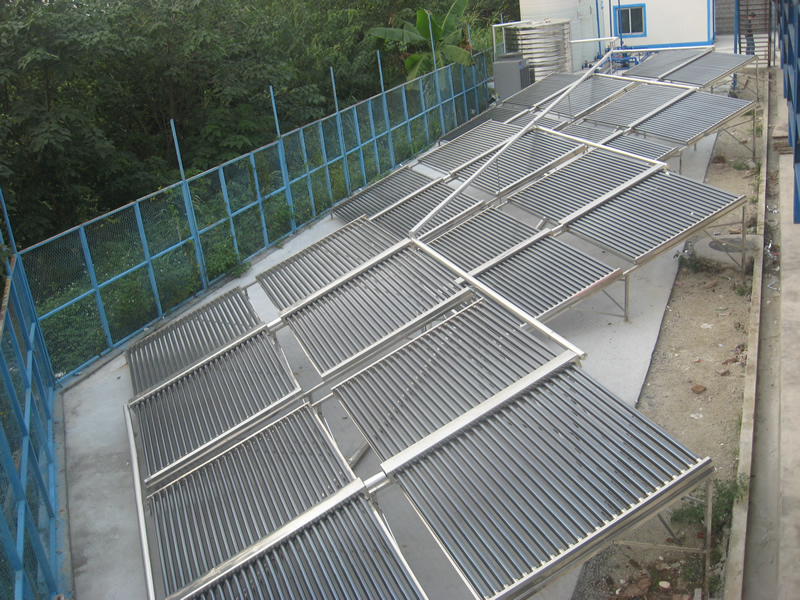

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目太陽能真空管安裝效果

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目太陽能真空管多聯機組合安裝效果

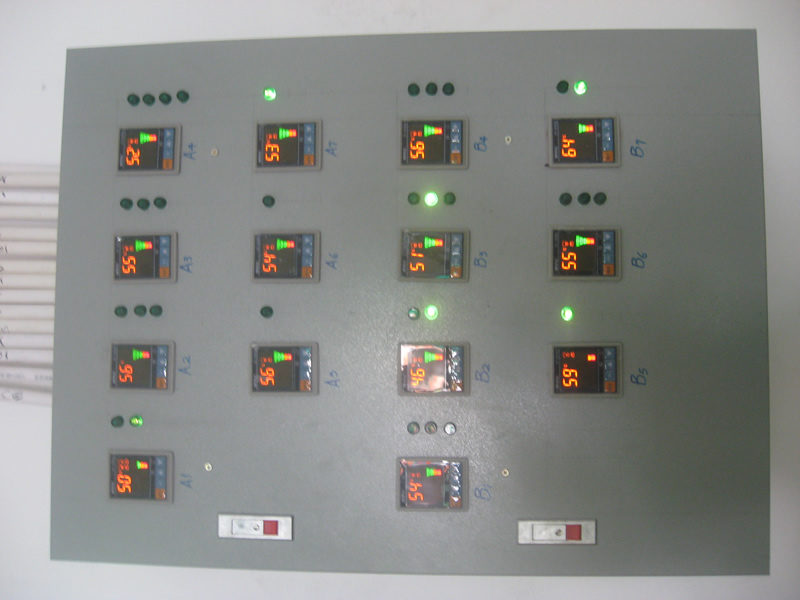

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目系統控制箱

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目所用到美的空氣能熱泵主機

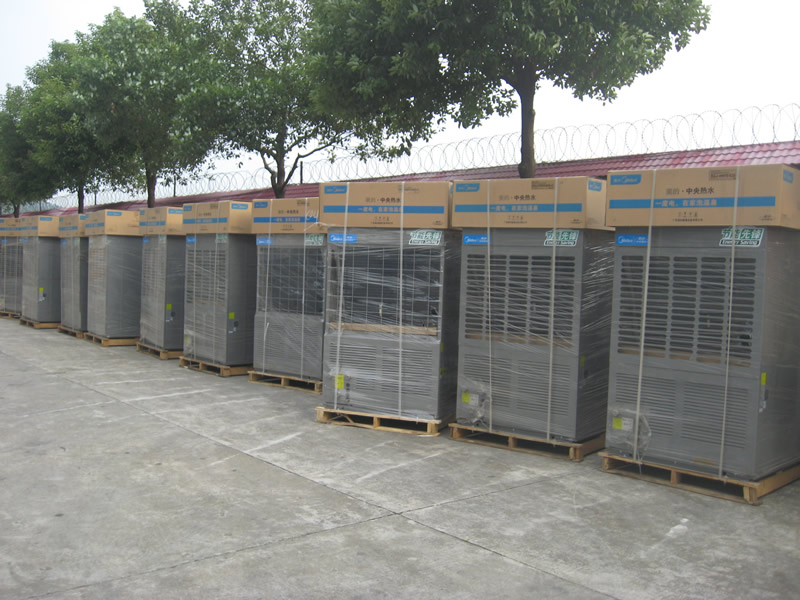

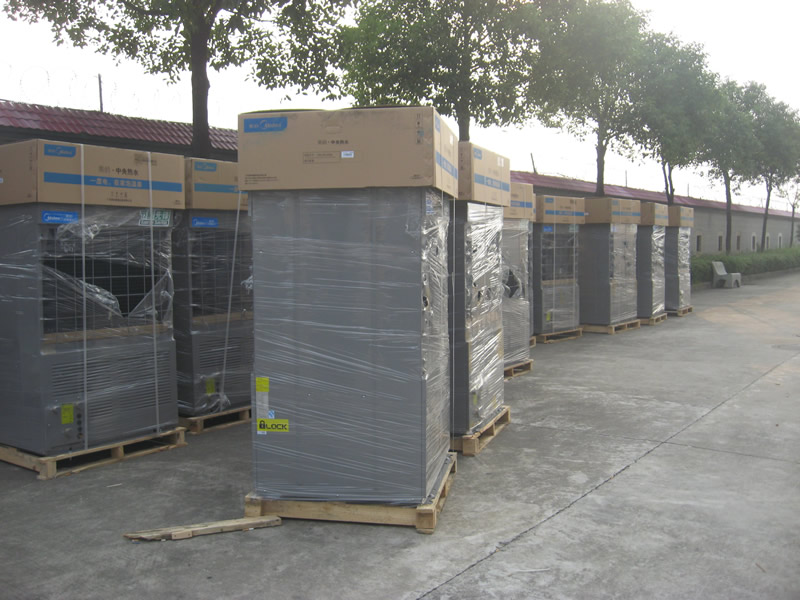

東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程項目所用到的美的熱泵主機臺數

　　東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程

　　首先，熱烈祝賀下：東莞綠揚鞋業有限公司10000人宿舍太陽能+空氣能熱泵熱水工程改造圓滿交付使用，浩通滿足了客戶的同時也成就了自己在東莞熱水工程的又一標致性案例。

　　東莞綠揚鞋業有限公司400噸水空氣能熱泵熱水工程項目，是東莞市浩通節能設備有限公司在跟美的空氣能熱泵廠家共同合作下在東莞做的熱水工程中的又一標致性案例，這里公示出來的只是綠揚400噸水空氣能熱泵熱水工程項目中一部分信息(即第三期員工宿舍熱水供應系統)

　　由于這個熱水工程項目涉及內容較多，這里不方便完全展示……

　　此方案的特別之處：整套系統制作了遠程監測方案，下面是空氣能熱泵系統遠程監測方案

　　1. 空氣能熱泵熱水工程系統遠程監測目的

　　通過對空氣能熱水系統在建筑中運行情況進行連續測試，得出能夠準確真實

　　地反映熱水系統的技術經濟評價參數，使用方通過智能電話或電腦實時了解系統運

　　行狀態，維護方通過分析監測數據更好的加強系統維護。

　　2. 空氣能熱泵熱水工程系統遠程監測內容

　　1) 水箱液位

　　2) 水箱溫度

　　3) 循環水泵運行狀態

　　4) 空氣能主機運行狀態

　　5) 熱水系統總耗電量

　　6) 熱水系統總用水量

　　3.空氣能熱泵熱水工程系統遠程監測方案設計

　　通過采用杰澳電子IP 數據采集系統對運行中的空氣能熱水系統相關參數和數據進行處理，通過Wi-Fi 網絡直接傳輸至CloudThink 云服務平臺。用戶通過電腦或智能電話上網登錄云服務平臺訪問監測頁面。

　　4. 空氣能熱泵熱水工程系統遠程監測設備

　　1) Broadlink IP 傳感監測儀;

　　2) 熱敏電阻溫度探頭;

　　3) 壓力變送傳感器;

　　4) 智能電能表

　　5) 轉子流量傳感器

　　5. 空氣能熱泵熱水工程系統監測圖

　　6. 空氣能熱泵熱水工程系統遠程監測平臺

　　CloudThink 云服務平臺是BroadLink 系列產品和用戶互聯專屬平臺，因此CloudThink 具備強大的數據接入和訪問功能，包括IP 傳感器接入、數據中繼器接入、訪問權限控制、行業分類、報警管理、曲線及歷史數據顯示、數據統計查詢等功能，適用于各種遠程監控需求。

　　CloudThink 云服務平臺由硬件和軟件兩個部分來實現, 通過高性能計算機搭建服務器集群，配合自主研發的云服務器操作系統CloudThink OS，完成對服務器集群之間的協議管理和控制。

　　服務器集群包括有網絡服務器、日志服務器、統計和智能分析服務器、報警服務器、用戶管理服務器。

　　網絡服務器用于完成服務器和遠程傳感器之間的信息交互，并獲取遠程傳感器的數據信息;日志服務器實現對傳感器數據信息的分類和日志保存功能;統計和智能分析服務器完成日志的統計和報表，并對其數據進行智能分析;報警服務器及時將可能的異常情況通過與客戶手機，報警中心的互聯實現報警;用戶終端通過web 或者智能手機/平板電腦終端軟件與用戶管理服務器相連，實現查詢和管理功能。

　　……（這里省略10000字吧）

　　實際方案遠遠不至這些，由于網站平臺局限性在這里就不完全展示了，如有想了解的客戶，可以看案例圖片，或者您也可以直接要求我們帶您到這個工程現場考察參觀。

　　實際方案遠遠不至這些，由于網站平臺局限性在這里就不完全展示了，如有想了解的客戶，可以看案例圖片，或者您也可以直接要求我們帶您到這個工程現場考察參觀。
　　東莞綠揚鞋業有限公司10000人員工宿舍400噸水太陽能+空氣能熱泵熱水工程第三期報價方案
　　第一部分 東莞綠揚鞋業有限公司400噸水空氣能熱泵熱水工程價格一覽表及說明

序號	項目	方案配置	工程總價
1	1#3#5#7#9#11#共6棟宿舍，每棟日供熱水30噸，樓面保溫水箱及供熱水設備	每棟5噸不銹鋼保溫水箱6個及相關配套設施。	￥63170.00元×6棟=￥379020.00元
2	12#14#共2棟宿舍，每棟日供熱水20噸，樓面保溫水箱及供熱水設備	每棟5噸不銹鋼保溫水箱4個及相關配套設施。	￥48170.00元×2棟=￥96340.00元
3	稅金7%	工程稅（地稅）	￥475360.00×7%=￥33275.00元
工程合計：人民幣伍拾萬捌仟陸佰叁拾伍元（￥508635.00）

　　第二部分 東莞綠揚鞋業有限公司400噸水空氣能熱泵熱水工程項目和造價
　　1、每棟30噸保溫水箱及配套設施。

一、 主體設備
序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	保溫水箱:5M3	浩通	東莞	個	6	6000.00	36000.00	圓形壓筋加固
1	保溫:50㎜聚氨脂發泡保溫
2	內膽為￡0.8㎜SUS304不銹鋼、外膽為￡0.6㎜SUS202不銹鋼
<二>	保溫水箱支架			個	6	1500.00	9000.00	5×10㎝槽鋼制作十字為基礎，周邊用磚頭封邊而成，然后涂上水泥加固
<三>	熱水增壓泵（PH251-E）	威樂	北京	臺	2	1200.00	2400.00	一備一用
1	揚程:7.5M 流量:13.8M3/H
2	功率：1.5KW
<四>	水泵防雨帽子			個	7	50.00	350.00	尺寸：45㎝鍍鋅板
<五>	電線及線管
1	6芯屏蔽線			米	200	6.00	1200.00	國標民興牌優質銅芯線
2	2.5平方線			米	200	400.00	800.00
3	1.5平方線			米	200	200.00	400.00
4	1平方線			米	400	150.00	600.00
5	PVC線管、管件	聯塑	廣東	批	1	800.00	800.00
設備造價小計							51550.00

　　二、運行控制智能系統

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制箱	浩通	東莞	套	1	2000.00	2000.00	控制器：具備有效的數字顯示，具有定時、溫度、水位、水壓回水全自動控制，且有漏電、超溫、缺水等保護裝置
運行控制智能系統造價小計							2000.00

　　三、設備連接管材、管件、閥件

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	冷水管(PVC-U)	聯塑	廣東					聯塑牌優質PVC-U熱水管壓力等級1.6KG
1	Φ32*2.4			米	10	30．00	300.00
2	Φ50*3.7			米	20	41．00	820.00
<二>	PVC-U管件、閥件			項	1	500.00	500.00	彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<三>	熱水管(PP-R)	明達	廣東					優質PPR熱水管壓力等級2.0KG，20㎜聚氨酯發泡保溫，外套PVC管防護
1	Φ63*8.6*110			米	60	90．00	5400.00
<四>	PP-R管件、閥件			項	1	700.00	700.00	彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<五>	五金雜件			項	1	400.00	400.00	加強固定
<六>	工程運輸?shù)踯囐M(fèi)			項	1	800.00	80O.00	吊到樓頂
<七>	安裝費			項	1	1500.00	1500.00
熱泵設備連接管道小計							9620.00
熱水工程造價：人民幣陸萬叁仟壹佰柒拾元整（￥63170.00元）
說明:  1、本報價不含稅，若開發票另加稅款； 2、不含樓層熱水管道。

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
