深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程項目概圖

深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程——熱泵主機安裝圖

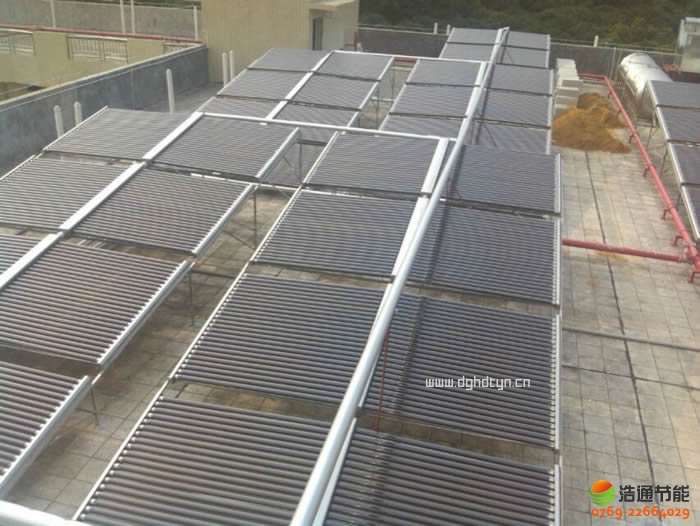

深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程——太陽能真空管安裝圖

深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程——保溫水箱安裝圖

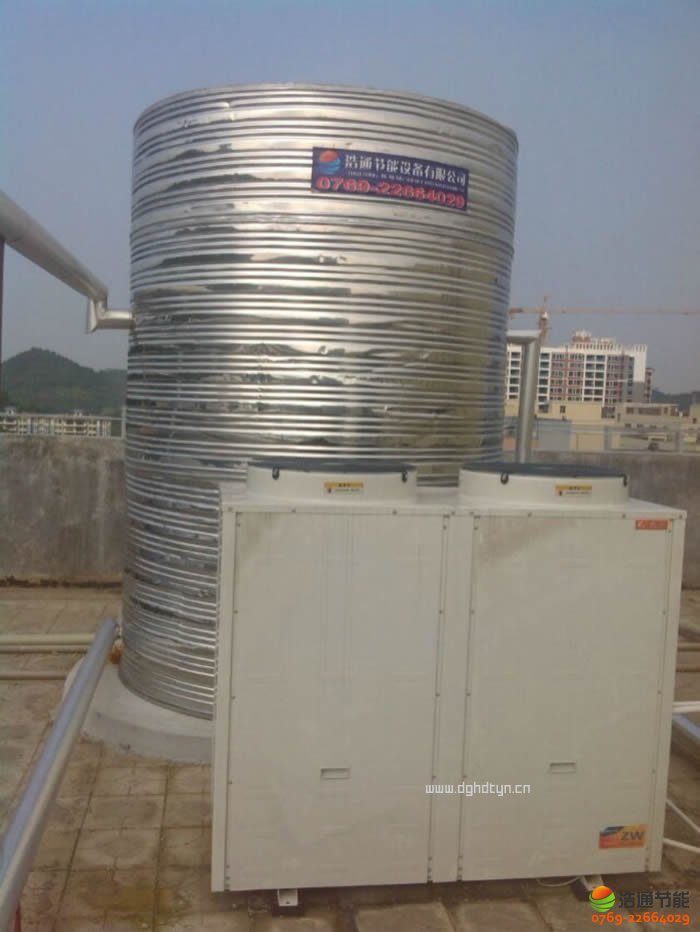

深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程——保溫水箱與熱泵主機連接安裝圖

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程簡介

　　深圳市志海實業有限公司現有員工900多人，每天需要供應熱水36噸，設計選用浩通太陽能ZZB8.0-50BCG真空管40組（2000支太陽能真空管）及商用直熱空氣能熱泵GT-SKR100(10P)4臺共40P。

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程客戶評價

　　選用浩通真空管太陽能熱水器+空氣能熱泵熱水機組，保證公司正常的生活用水，每天的運行費用大幅下降，運行費用每年節省費用44萬之多。

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程案例節能對比表

使用設備	使用功能	運行時間	運行費用	人工費用	維護費用	能效對比	綜合費用	節省費用
燃油鍋爐	熱水	一年	41萬元/年	6萬元	2萬元	75%	49萬元	44萬元
太陽能+空氣源熱泵機組	熱水	一年	5萬元/年	0	0	380%	5萬元

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程價格一覽表：

序號	項目	方案配置	工程總價 (含稅價)
1	日供9噸熱水的太陽能熱水器+空氣能熱水器	浩通太陽能熱水器ZZB8.0-50BCG真空管40組+GT-SKR070與GT-SKR100直熱循環空氣能熱水機各1臺，及相關配套設施。1個6噸和3個10噸保溫水箱	￥358790.00元

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程說明：

　　1、本報價為中央熱水系統全包工程價，含材料費、運費、安裝費、培訓費、設計費等全部甲方要求內容。

　　2、工程內容包括：熱泵機組、儲熱水箱及底座、循環裝置、熱水管、冷水管、各項支承基礎、全自動控制裝置等甲方要求項目。

　　3、本方案預算不包含電控箱前電源線及樓層冷熱水管道。

　　4、熱泵熱水機組采用GT-SKR100型熱泵熱水器。

　　5、所有水泵均選用德國威樂、廣東凌霄水泵。

　　6、系統符合環保、消防要求，具備漏電保護裝置。

　　7、系統全自動控制兼人工控制，具備自動進補冷水、全天候定溫供熱水功能。

　　8、熱泵熱水器系統安裝不損壞樓面，利用底座來分散其重量，以滿足樓層承載能力。

　　9、不銹鋼板采用日本304/2B;儀表選用國產或進口優質產品。

　　深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程方案設計
　　一、浩通空氣能熱泵熱水系統設計室外計算參數:
　　1、夏季室外計算干球溫度:24℃，夏季室外計算濕球溫度:18℃;
　　2、冬季室外計算干球溫度:7℃，冬季室外計算干球溫度:6℃;
　　3、東莞氣象參數：
　　全年平均氣溫------------------------------------23.3℃;
　　夏季最高氣溫(7、8月)--------------------------36.6℃;
　　冬季最低氣溫(1月)-----------------------------5℃;
　　4、東莞自來水最低溫度為7℃，年平均自來水溫度20℃。
　　二、深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程設計依據：
　　1.《給排水設計手冊》中國建筑工業出版社，1988年第一版。
　　2.《采暖與衛生工程施工及驗收規范》GBJ242--82
　　3.《建筑采暖衛生與煤氣工程質量檢驗評定標準》GBJ302--88
　　4.《工業管道工程施工及驗收規范》GBJ50235—97
　　5.《安裝工程質量檢驗評定手冊》1990年第一版。
　　6.《管道工程安裝手冊》1987年第一版。
　　三、深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程供水詳細

設計參數 項目?jī)?nèi)容	員工宿舍
	空氣能熱水機
用水方式	花哂用水
用水人數	900多人
人均用熱水量	40KG/人
用水時間	定時供熱水
日用熱水量	36噸
主機配置	浩通GT-SKR100高溫直熱循環熱水機各4臺
保溫水箱配置	1個6噸和3個10噸不銹鋼保溫水箱

　　三、深圳市志海實業有限公司36噸太陽能熱水器+空氣能熱泵熱水工程主要材料說明
　　1、 水箱(包括水箱、保溫、水箱支架等)

序 號	項目名稱	規格或型號	品牌或材質
1	熱水箱	6m3+10m3	內δ0.8㎜進口304/2B不銹鋼制作
2	保溫		50㎜聚鞍酯發泡保溫

　　2、 補水裝置

序 號	項目名稱	規格或型號	品牌或材質
1	缺水保護自動液位控制器	EV3	中美合資深圳華麗電器產品

　　3、 電控裝置(包括漏電開關、溫度控制器、交流接觸器等)

序 號	項目名稱	規格或型號	品牌或材質
1	漏電開關	DZ47CE-63-40	正泰電器產品
2	微電腦二路時控開關	LT233A	中美合資深圳華麗電器產品
3	交流接觸器	CJX系列	正泰電器產品
4	微電腦溫度控制器	LC-200A	中美合資深圳華麗電器產品
5	指示燈	Φ25	長江電器產品
6	按鈕開關	Φ25	日本松下產品
7	選擇開關	Φ25	日本松下產品

　　4、 管道及保溫

序 號	項目名稱	規格或型號	品牌或材質
1	管道		聯深牌優質PP-R管
2	管件		聯深牌優質PP-R管件
3	閥門		寧波產銅閥門
4	管道保溫	EPS	聚氨脂泡沫管套保溫、δ0.2mm高光潔度鋁合金外包裝

　　5、 熱泵熱水器

序 號	項目名稱	規格或型號	品牌或材質
1	熱泵熱水器	GT-SKR100高溫直熱循環熱	浩通

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
