松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目

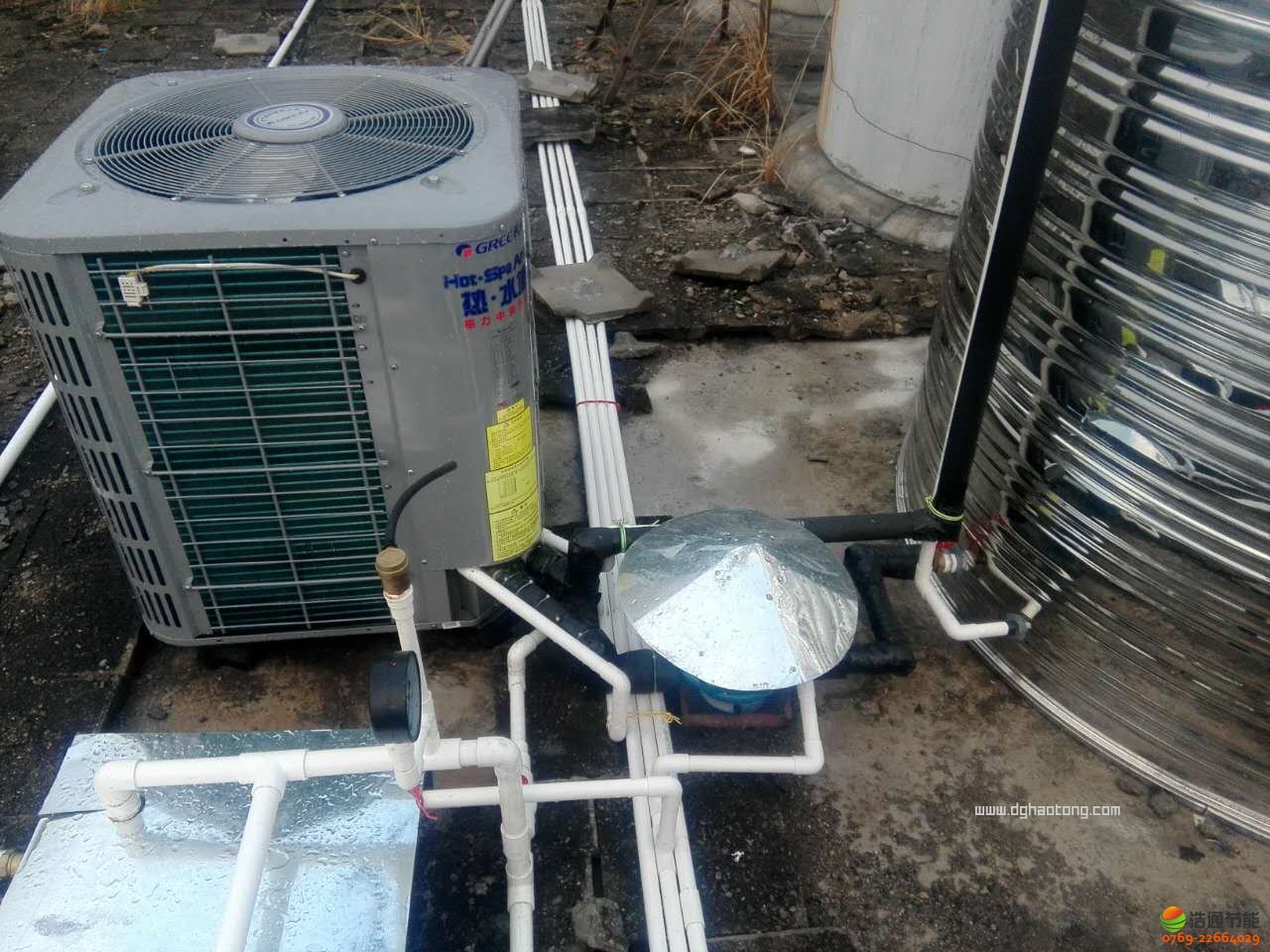

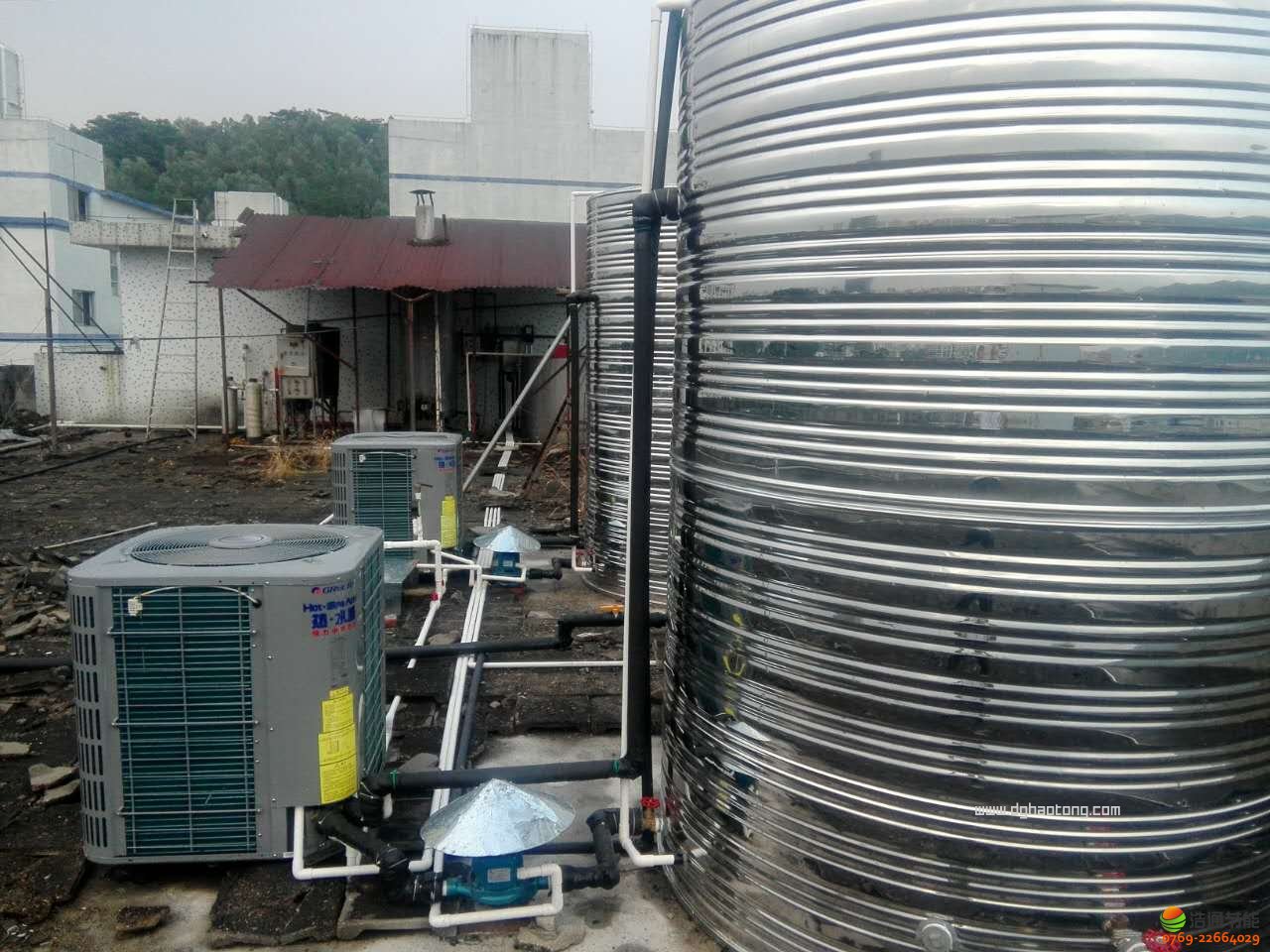

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——格力空氣能安裝圖

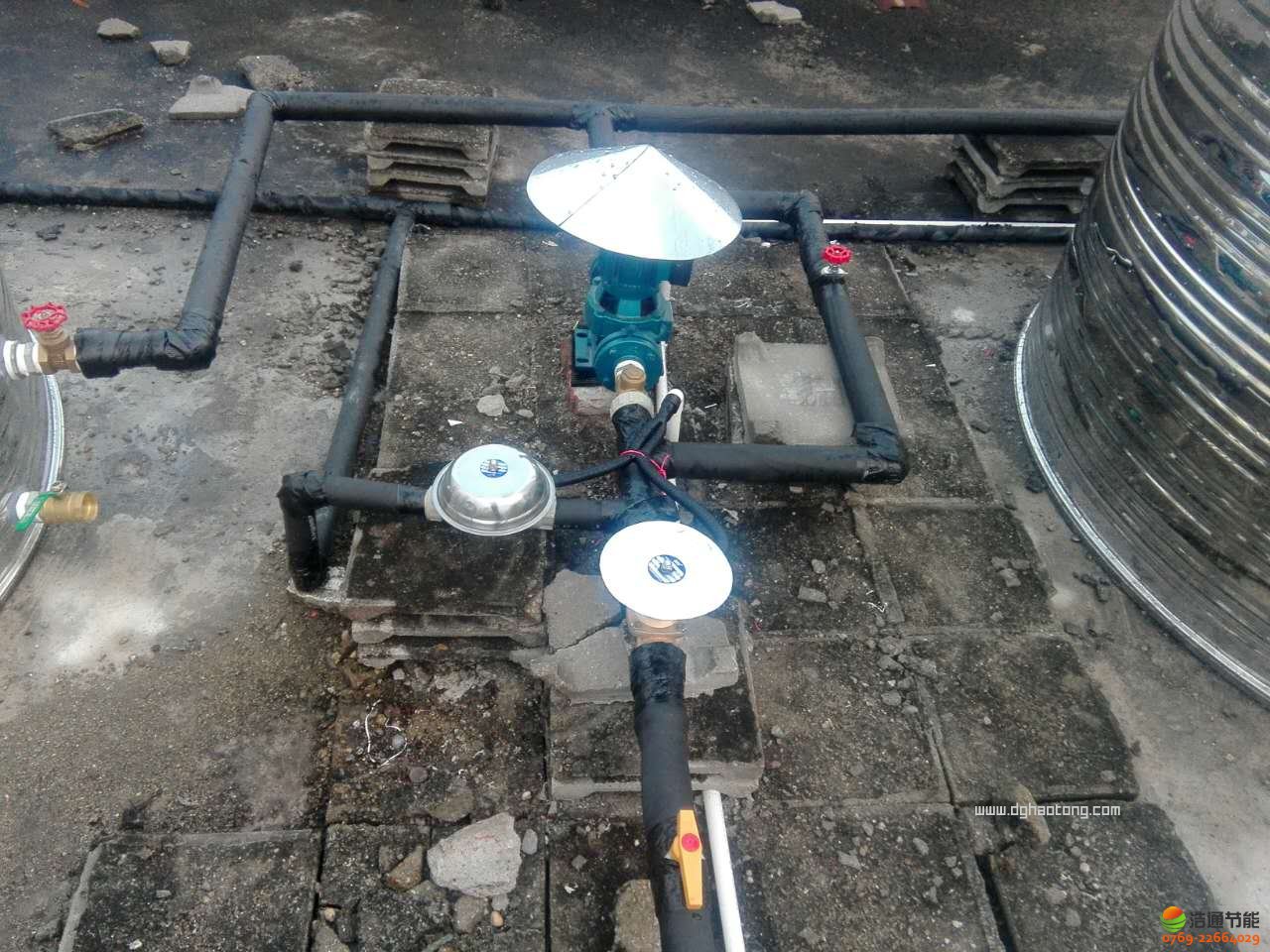

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——水泵安裝圖

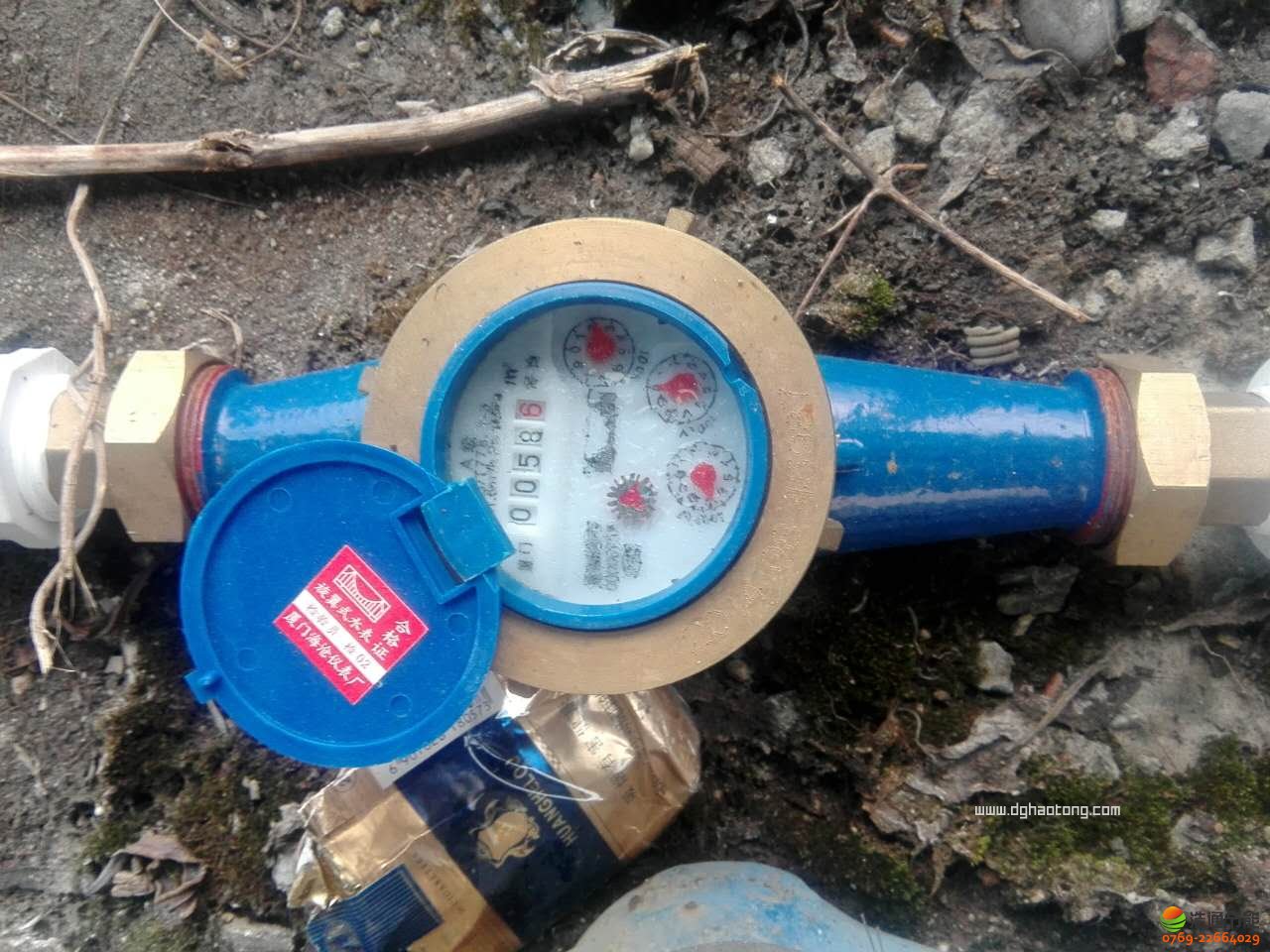

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——水表安裝圖

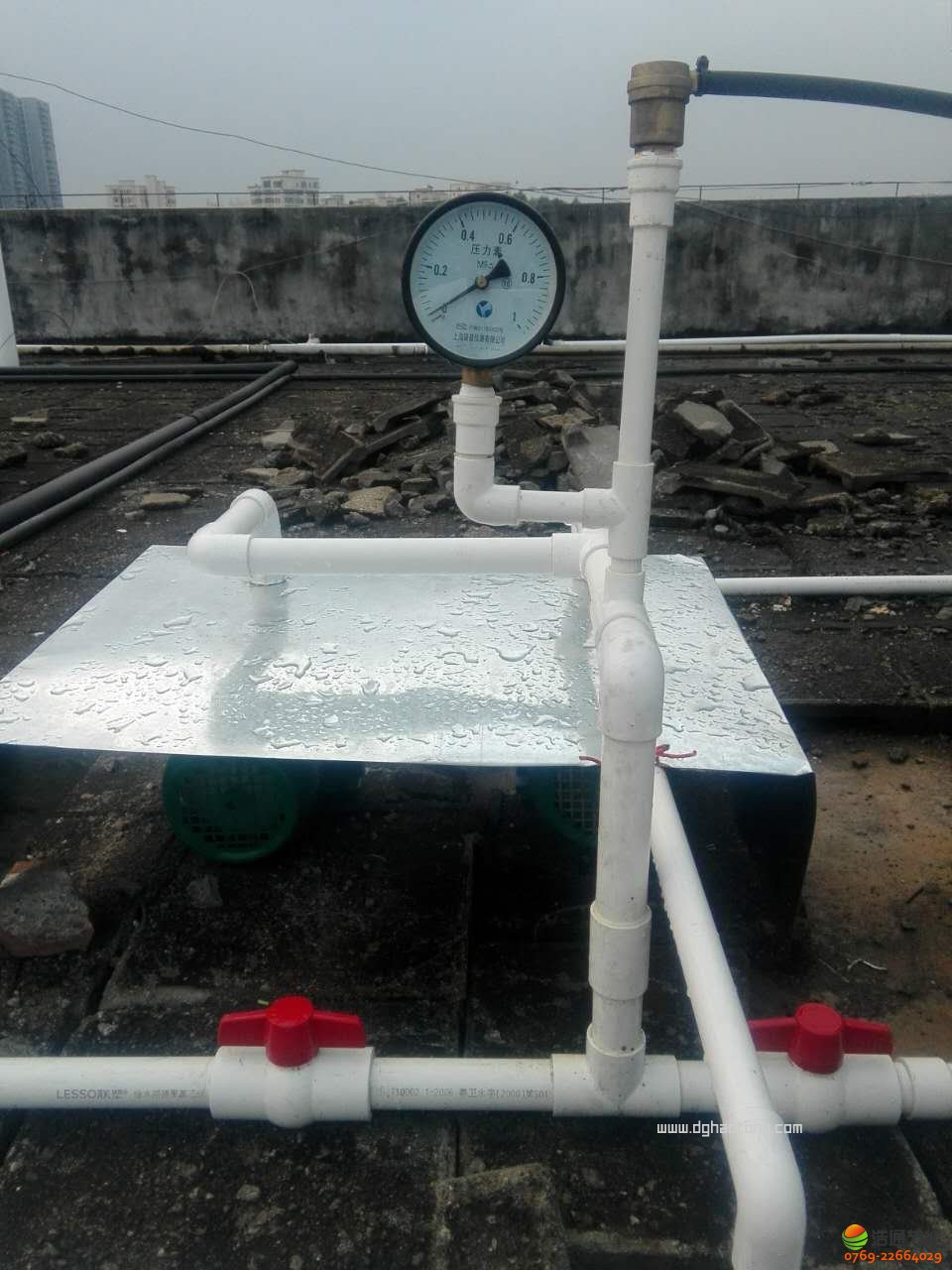

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——循環水泵及壓力閥安裝圖

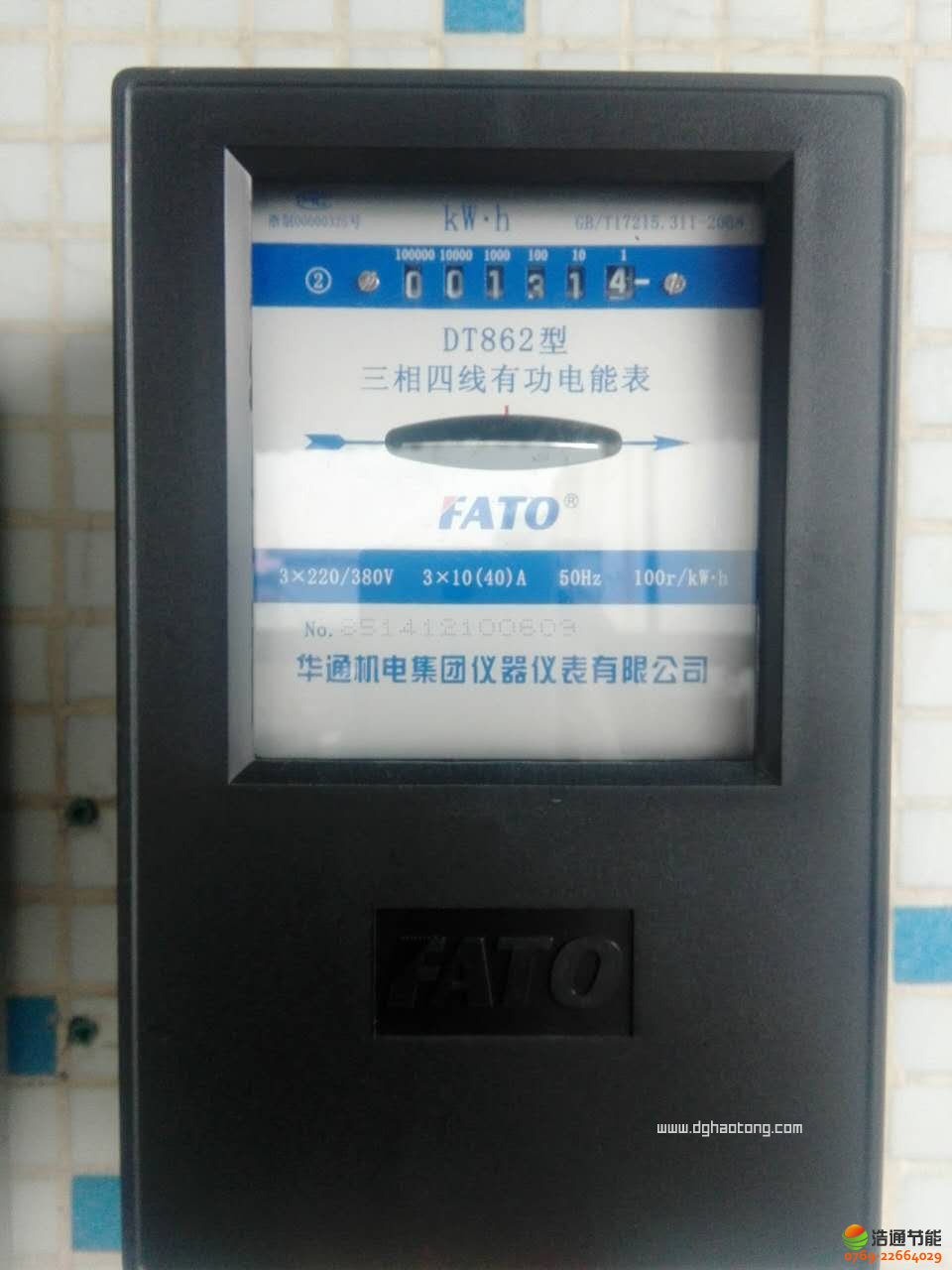

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——電表安裝圖

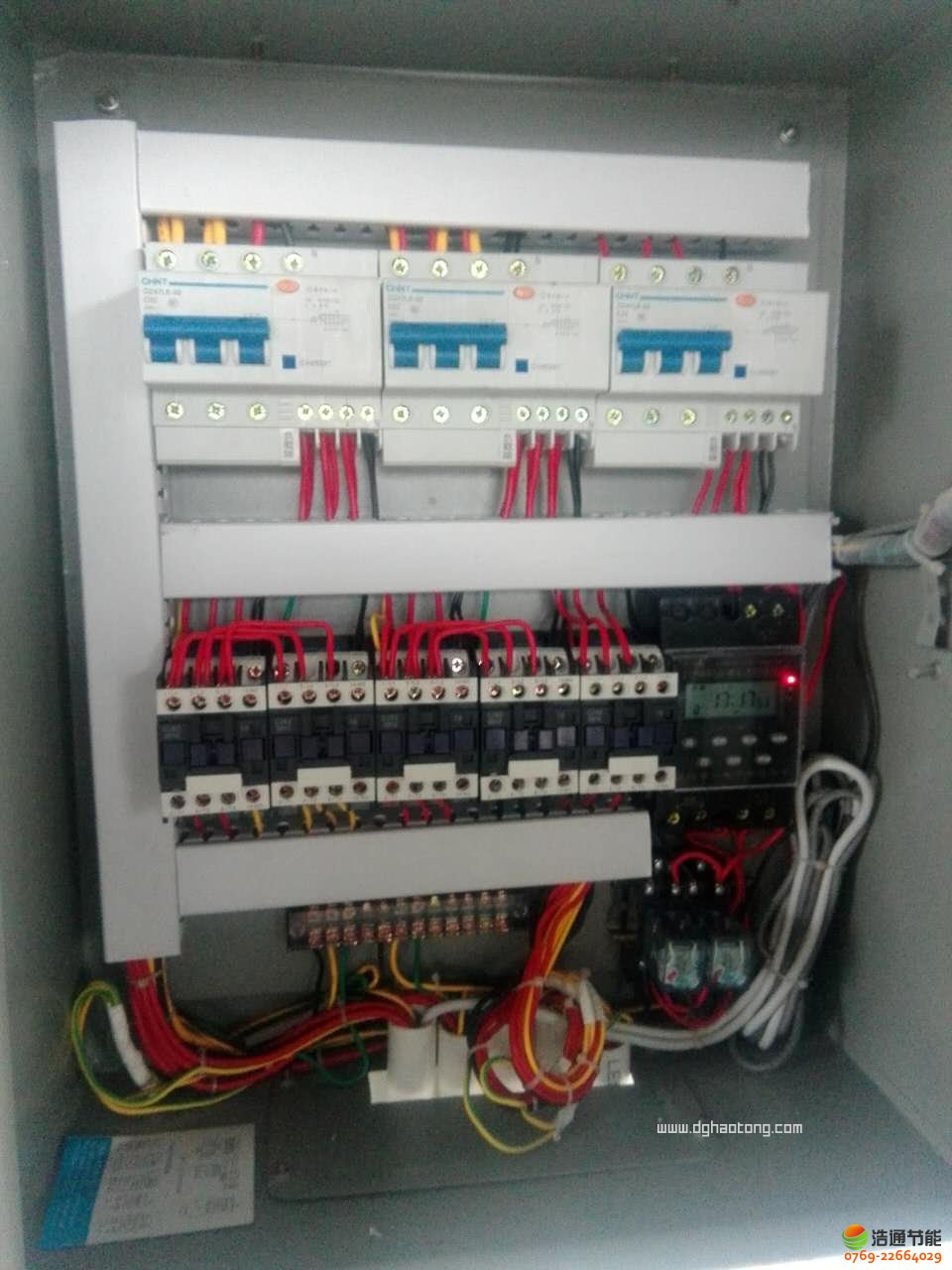

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——智能控制電箱走線圖

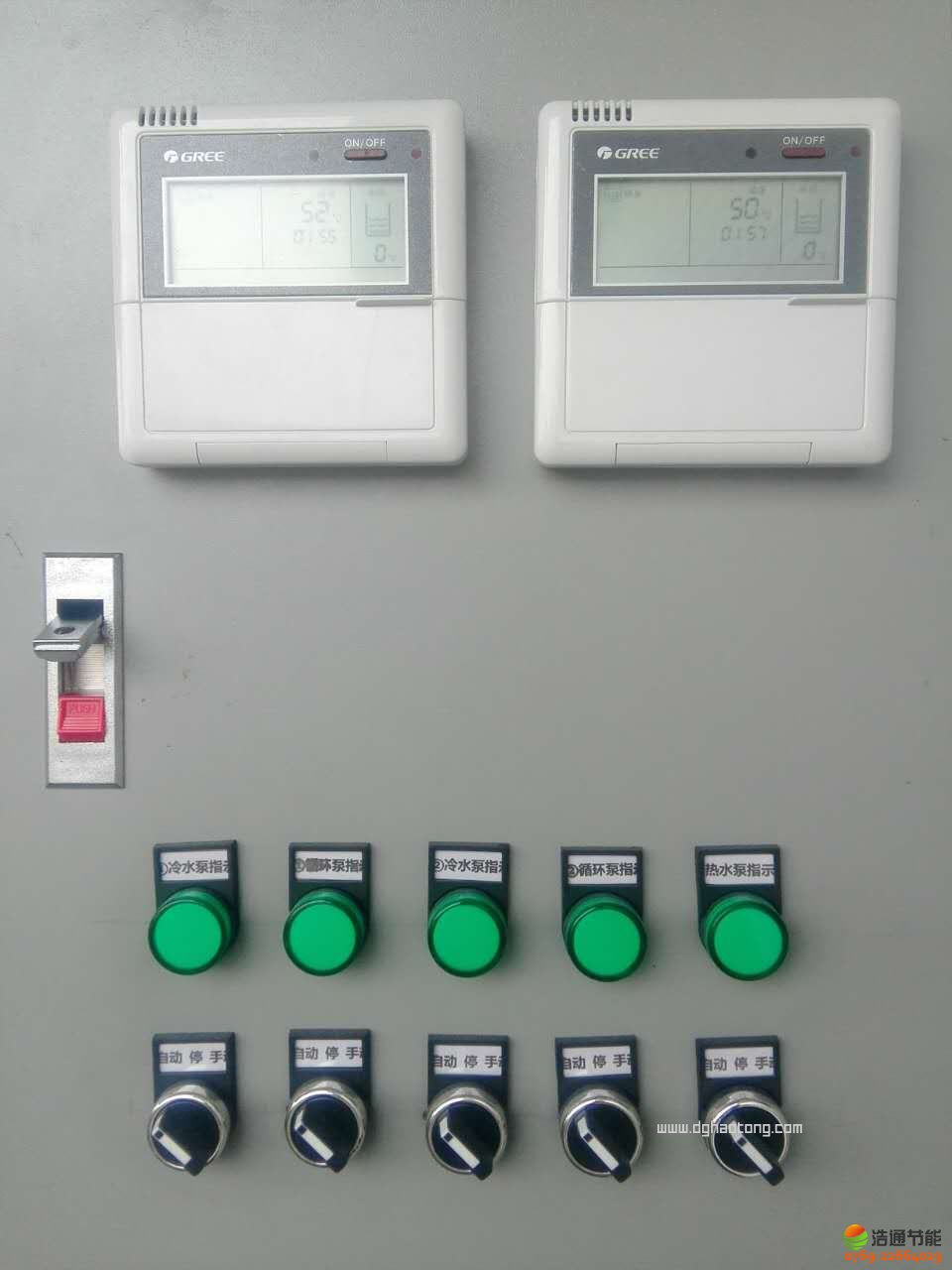

松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目——智能控制系統安裝圖

　　松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目簡介

　　松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目采用2臺格力直熱空氣能熱泵KFRS-20Z(M)/B2S機組，5噸保溫水箱2個，總設計是10匹10噸熱水工程項目。詳情請看下表：

序號	項目	方案配置	工程總價
1	390多人員工宿舍日供10噸格力空氣能熱泵	每棟宿舍安裝格力KFRS-20Z(M)/B2S循環型熱泵2臺，5噸不銹鋼保溫水箱2個及相關配套設施。	略
工程優惠總價：略

　　松富電子(深圳)有限公司簡介

　　松富電子貿易有限公司，專注在無線芯片之代理銷售。累積多年產品經驗后，成立深圳松富科技有限公司，致力于藍芽與2.4G的芯片應用設計。產品以藍芽模塊、2.4G模塊與2.4G音頻模塊為主軸，更有各種藍芽方案、2.4G LED方案與2.4G音頻方案等。松富秉持技術累積優勢，以最具性價比的模塊產品與解決方案，迅速強化客戶最終產品的競爭力。

　　■ 松富 松柏之茂、富貴利達

　　■ 理念 知識與財富共同成長，共同努力對社會做出貢獻

　　■ 前景 一個受矚目與朝氣蓬勃的公司使命 提供有效、靈活與創新的服務來增強競爭力

　　■ 任務 為我們的業務伙伴提供簡單,靈活,成本效益和創新的商業渠道,以提高它們的競爭力。

　　■ 目標 提供高質量的服務與產品,成為最受歡迎的合作伙伴

　　松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程項目設計方案詳情

　　一、松富電子(深圳)有限公司2套5匹5噸格力空氣能熱水工程空氣能設備

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	循環式空氣能機組	格力	佛山	臺	2			詳細參數見第21頁
1	規格：KFRS-20Z(M)/B2S
2	功率：9.3KW
3	制熱量：38KW
4	20～55℃范圍可調節，默認50℃
<二>	主機防震墊	基礎、橡膠		套	2
<三>	DN25Y型過濾器	正通	溫州	套	2			過濾冷水中雜質
<四>	不銹鋼保溫水箱：5M3			個	2			不銹鋼保溫水箱
1	保溫：50mm聚氨脂發泡保溫
2	內膽為￡0.8SUS304、外膽為￡0.6 SUS202不銹鋼
<五>	補水電磁閥			個	2
<六>	加熱循環泵（GD32-20T）			套	2
1	功率：750w；揚程：20m
2	流量：6m3/h；電壓：220/380V
<七>	水泵減震坐墊			套	2			橡膠
<八>	水泵防雨帽子			個	2			鍍鋅板
<九>	電線及線管
1	6芯信號線			批	1			民興牌國標優質銅芯線
2	6平方電線			批	1
3	1.5平方電線			批	1
4	0.75平方電線			批	1
5	PVC線管、管件			批	1
設備造價小計

序號	名稱型號	品牌	產地	單位	數量	單價（元）	總價（元）	備注
<一>	智能控制系統	浩通	東莞	套	2			具備有效的數字顯示，具有定時、溫度、水位、水壓回水全自動控制 且有漏電、超溫、缺水等保護裝置
<二>	熱水增壓泵（GD65-19T）			臺	2
1	功率：2200w；揚程：19m
2	流量：25m3/h；管徑：65mm
<三>	水泵減震坐墊			套	2			橡膠
<四>	水泵防雨帽子			個	2			鍍鋅板
運行控制智能系統造價小計

序號	名稱型號	品牌	產地	單位	數量	單價(元)	總價(元)	備注
<一>	熱水管(PP-R)							25mm聚氨酯發泡保溫外套PVC管防護
1	Ф40*4.4		廣東	米	12
2	Ф63*8.6			米	10
<二>	冷水管PVC（Ф32）			米	15			不需要保溫
<三>	PP-R管件、閥件			項	1			彎頭、直通、外牙直通、內牙直通、活接、球閥、三通等
<四>	DN25—DN50止回閥		寧波	項	1
<五>	排氣閥、溫度表、壓力表		天津	套	1
<六>	五金雜件			項	1
<七>	強磁除垢器		日本	個	1
熱泵設備連接管道小計

序號	名稱型號	品牌	產地	單位	數量	單價(元)	總價(元)	備注
<一>	運輸、吊裝費			項	1
<二>	工程安裝費			項	1
安裝、運輸、吊裝造價小計

序號	項目名稱	價格（元）	備注
<一>	格力空氣能熱水器設備		l略
<二>	運行控制智能系統
<三>	空氣能設備連接管材、管件、閥件
<四>	安裝、運輸、吊裝費用
優惠總計：大寫人民幣略
備注：1、本報價包含樓面熱水器、水箱之間連接的管線，不含其它樓層的熱水管道、總電源線。

特別說明：
