(太陽能工程,太陽能熱水器工程)太陽能熱水工程分/聯體式及輔助系統綜合分析

　　一、 太陽能熱水工程系統的一般形式

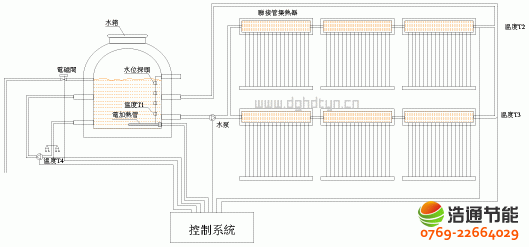

　　1、 分體式強制循環型太陽能熱水工程系統：

　　真空管集熱器通過管道與儲水箱相連，根據太陽能真空管的水溫與水箱的水溫之差，用循環泵使太陽能真空管的水與水箱的水進行強制熱交換。即太陽能真空管的水溫高于水箱水溫3度—55度時，循環泵工作，將水箱的水抽到太陽能真空管集熱器底部，集熱器上部的熱水從而頂入水箱;當太陽能真空管的熱水與水箱水溫相差3度時，循環泵停止工作，這樣不斷提高水箱的水溫。這種方式熱效率高，水箱提溫快，但需要增加循環泵的費用。

　　有的用戶采用定溫出水式，即當太陽能集熱器的水溫高于設定值1時，向集熱器供自來水，將集熱器的熱水頂入水箱，當太陽能集熱器的水溫低于設定值2時，停止供水。這種辦法好處是成本低，但要隨季節不同調整設定值，不太方便。

　　2、 聯體式自然循環型太陽能熱水工程系統：

　　真空管集熱器直接與水箱相連，太陽能真空管的水溫升高時熱水進水箱上部，溫度較低的水入真空管，這樣周而復始，提高水箱水溫。成本雖然較低，但是效率差，而且不利于隨時取熱水。安裝時各水箱需在同一水平位置，困難較大。

　　二、太陽能工程集熱器與儲水箱熱交換的方式

　　太陽能工程集熱器與儲水箱熱交換的措施，一般采用循環泵進行熱交換。為了延長循環泵的使用壽命和節約電能，往往采用間歇工作的方式。

　　1、定溫差式：即設定太陽能集熱器水溫達高溫值1時，啟動循環泵，將儲水箱的水抽到太陽能集熱器內，將太陽能集熱器的熱水頂入儲水箱，這樣的結果是：儲水箱的水溫不斷提高，而太陽能集熱器的水溫不斷下降，當達到低溫值2時，循環泵停止工作;當陽光繼續照射太陽能集熱器，太陽能集熱器的水溫又在不斷提高，當達到高溫值1時，又啟動循環泵，又完成一次提溫過程，這樣周而復始不斷提高儲水箱的水溫。

　　2、 動溫差式：即太陽能集熱器水溫高于儲水箱的水溫3～55度時，開啟循環泵，將儲水箱的水抽到太陽能集熱器內。儲水箱的水溫升高，而太陽能集熱器的水溫降低，當太陽能集熱器的水溫與太陽能水箱的水溫相差3度時，關閉循環泵。太陽繼續照射太陽能集熱器，太陽能集熱器的水溫又在升高，當高于儲水箱水溫3～55度時，循環泵又開始啟動，這樣周而復始，使儲水箱的水溫不斷升高。

　　3、 時間間歇式：即設定每日循環泵開啟的次數和時間，每日循環泵關閉的次數和時間，使太陽能集熱器的水和儲水箱的水熱交換。

　　4、 光照間歇式：時間設定與光控設定結合，即當陽光充足時循環泵在設定的時間內循環，在另一設定的時間內停止循環;當陽光不足時循環泵停止工作。

　　上述四種方式都可以達到使儲水箱的水溫利用太陽能不斷的提高的目的。

　　三、太陽能熱水工程系統電加熱器的選用及接線方法

　　1、太陽能熱水工程系統電加熱管應盡量采用電阻絲相對長的，這樣可延長電加熱管的壽命

　　太陽能熱水工程系統電加熱管采用紫銅外包皮，因?yàn)樽香~外包皮是全密封的，不易滲水，不易漏電。不銹鋼外包皮，應選用無縫管式。一般是有縫焊接，容易滲水、漏電，漏電保護器斷電，整個控制系統斷電，導致整套系統處于癱瘓狀態。還有一種石英式，真品也很不錯。

　　2、太陽能熱水工程系統電加熱器的接法

　�、兕~定電壓是220V的，單相：一條火線和一條零線供電即可;三相：星型連法(即Y型)：把三組電加熱器的各首接線端分別接不同的火線，把三組電加熱器的各尾接線端連到一起，接同一條零線。

　�、陬~定電壓是380V的，采用三角形接法 。把三組電加熱器的各電加熱器的首尾接線端依次連接，其接線端分別與三條火線連接。

　�、坌切徒臃ǎ喝羧�相平衡，零線基本沒有電流，零線可比火線細一些。星型接法如果有一相電加熱器斷路，斷電器不會斷電，不影響其他電器的使用。但是導線中的電流強度比同樣功率的三角形接法，要大1.73倍，選用的導線直徑稍大一些。

　　④三角形接法：不需要零線。若有一相電加熱器斷路，因?yàn)槿�相電失去平衡，斷電器就�?huì)斷路，導致其他用電器失效。但是三角形接法導線中的電流強度，比同樣功率的星型接法小，因而導線直徑可稍小一些。

　　導線選擇：電功率/相數/電壓數/4(平方)

　　四、 太陽能熱水工程系統循環泵的選用

　　200W以下可選用單相供電，200W以上盡量選用三相供電，若轉向不對，調換任意兩條火線即可解決。三相供電的水泵比單相供電的水泵壽命相對長一些。要注意選擇的是熱水泵。應該盡量選用三相交流循環泵，如果沒有三相交流電，也應該選用功率較大的國內外知名品牌的單相泵。直流電機泵，由于噪聲和成本較大，盡量不采用。
