太陽能熱水器恒溫閥(太陽能熱水器溫控閥)工作原理、優勢特點、作用及應用簡介

　　一、太陽能熱水器恒溫閥簡介

　　太陽能熱水器自動恒溫閥(又叫：太陽能熱水器恒溫閥、太陽能熱水器溫控閥)是一種控制流體溫度的新型閥門，又稱自力式恒溫閥或自動恒溫閥，簡稱恒溫閥。它依靠感溫傳感器內感溫材料的膨脹力來驅動閥門啟閉，從而調節進入閥門的冷、熱流體流量達到控制流體出口溫度的目的。它是一種不需外接能源，而由熱敏元件吸收流體的熱量并轉換為機械能，使執行機構按一定的調節規律工作的自動溫度控制器。

　　太陽能熱水器恒溫閥工作原理說明

　　太陽能熱水器恒溫混水閥的工作原理：在混水閥出口處通過熱敏感溫元件控制閥閥芯移動，封堵或開啟冷、熱水的通道;當溫度調節旋鈕設定某一溫度時，恒溫閥通過調節進入出水口的冷熱水比例，使出水溫度保持恒定。

　　二、太陽能熱水器恒溫閥工作原理、性能特點

　　1、太陽能熱水器恒溫閥工作原理

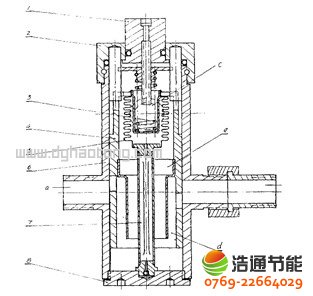

　　太陽能熱水器自動恒溫閥工作原理

　　自動恒溫閥其基本結構由感溫傳感器自力式執行機構和閥體組成。感溫元件結構如上圖所示，流體通過閥門時，位于閥體內部感溫元件受熱(或遇冷)→熱量通過剛性純銅密封容器外壁使杯內感溫蠟受熱熔化(或冷凝)體積膨脹(或收縮)→推動橫隔膜、錐形橡膠體→推動活塞→帶動調節啟閉件，從而調節閥門的開度。實際結構中，一般還設計有：

　　(1)放大機構將活塞傳遞來的微小的軸向位移放大到環向，使得對閥門的開度調節能力大大增加;

　　(2)復位彈簧機構使得感溫蠟體積遇冷收縮時活塞回位;

　　(3)溫度控制設定機構使得該閥門在使用中可根據實際情況對控制溫度進行設定和調整。

　　2、太陽能熱水器恒溫閥特點及優勢

　　太陽能熱水器自動恒溫閥特點相對于電動、氣動、電磁溫度控制閥，自動恒溫閥有如下優點：

　�、贌o需電源或壓縮空氣等外部動力，結構簡單，安全性高;

　　②溫度控制精度高，工作穩定;

　�、圻^溫保護裝置靈敏可靠，保護范圍大，能確保特殊情況下設備安全運行;

　�、鼙壤�式控制，不會引起水錘危害;

　�、葸m用范圍廣，可用于多種介質的溫控場合;

　　⑥體積小，不怕凍，重量輕，安裝方便。

　　三、太陽能熱水器恒溫閥作用及必要性

　　(一)、太陽能熱水器恒溫閥產生的背景

　　太陽能熱水器節能、環保、使用方便，是您對環境、社會、家庭負責的正確選擇。但您也應該注意太陽能使用過程中因太陽能熱水器水溫偏高而帶來的一些問題及安全隱患。

　　1、太陽能熱水器在日照充分時，熱水溫度會達到沸騰狀態，承壓式太陽熱水器熱水溫度將會更高。在使用時，因水壓變化而造成洗浴水溫忽冷忽熱的現象(市政管網密集供水)無法避免。冷水突然失供(如：正在淋浴時，其他家庭成員在另一衛生間沖馬桶或開水龍頭接水等原因)，還會有燙傷的危險。

　　重要提示：水溫超過52℃可能立即對人體造成傷害，導致嚴重燙傷甚至死亡。熱水對小孩、殘疾人和老人特別危險!

　　2、家庭裝修中大量使用的PP-R供水管，當其用于熱水管路時，因PP-R管其自身產品特性所限，耐高溫性，耐壓性稍差些，長期工作溫度不能超過70℃。否則將大大影響其使用壽命，造成滲漏或爆管隱患。而太陽能熱水器實際使用中水溫經常會超過70℃。

　　3、太陽熱水器自誕生以來就沒有一個水龍頭生產廠家為其量身定做過合適的混水器。在日照充分時，熱水溫度會達到沸騰狀態，承壓式太陽熱水器熱水溫度將會更高。而五金水暖行業是沒有廠家生產耐90度以上高溫混水器的。按照《產品質量法》生產廠家應該警示消費者�？啥嗄陙磉@種混水器超負荷使用現象一直在延續。很多太陽熱水器廠家也只好采取熱水入戶的安裝服務準則，使并不專業的消費者去建材市場上自選太陽熱水器的終端用水設備(水龍頭)。

　　(二)、太陽能熱水器恒溫閥作用說明

　　太陽能熱水器恒溫閥安裝于太陽能熱水器供水管入戶處，用戶可根據需要調節本閥門上的混水溫度設定值控制入戶熱水溫度(20℃-50℃可調)，本閥將自動控制水溫恒定在該溫度范圍，不隨冷熱水溫、水壓的變化而變化。

　　太陽能熱水器的高溫?zé)崴�，�?jīng)過恒溫閥自動調控后變?yōu)榘踩��?0℃以下熱水再進入用戶室內的熱水管道，用戶就可安全、舒適的正常使用熱水了。及避免了燙傷危險，又消除了PP-R管及終端用水設備(水龍頭)損壞隱患。

　　特別說明：不需使用電源。它是機械自動的，靠水的水溫和水壓工作。

　　四、太陽能熱水器自動恒溫閥的應用

　　1、太陽能熱水器熱水恒溫閥

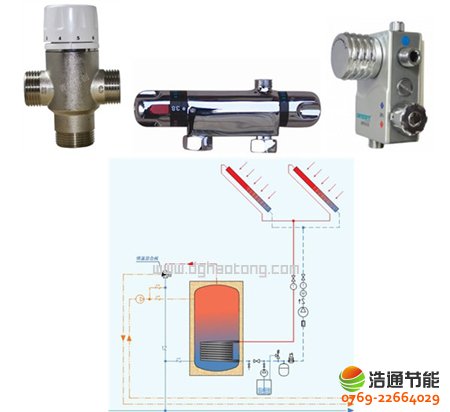

　　太陽能熱水器熱水恒溫閥

　　在太陽能供應熱水的末端安裝熱水自動恒溫閥，控制熱水出水溫度，保持恒定。

　　太陽能熱水器熱水恒溫閥工作原理：在恒溫混水閥的混合出水口處，裝有一個熱敏元件，利用感溫原件的特性推動閥體內閥芯移動，封堵或者開啟冷、熱水的進水口。在封堵冷水的同時開啟熱水，當溫度調節旋鈕設定某一溫度后，不論冷、熱水進水溫度、壓力如何變化，進入出水口的冷、熱水比例也隨之變化，從而使出水溫度始終保持恒定，調溫旋鈕可在規定溫度范圍內任意設定，熱水恒溫閥將自動維持出水溫度。

　　熱水恒溫閥廣泛應用于電熱水器，太陽能熱水器及地?zé)岵膳�水系統。并可配套應用于電熱水器和太陽能熱水器，用戶可以根據需要自行調節冷熱水混水溫度，所需溫度可以迅速達到并且穩定下來，保證出水溫度恒定，且不受水溫、流量、水壓變化的影響，解決洗浴中水溫忽冷忽熱的問題，當冷水中斷時，恒溫閥可以在幾秒鐘之內自動關閉熱水，起到防燙傷安全保護作用。

　　2、太陽能熱水器三通換向閥(分流閥)

　　三通換向閥是應用自動恒溫閥的原理而設計應用的另一種產品。

　　工作原理：在三通換向閥的進口處，裝有一個熱敏元件，利用感溫原件的特性推動閥體內閥芯移動，封堵或者開啟冷、熱水的出水口。在封堵冷水出口的同時開啟熱水出口，或封堵熱水出口的同時開啟冷水出口，簡單地說，就是根據進口溫度的不同來判斷水流的方向并加以運用。

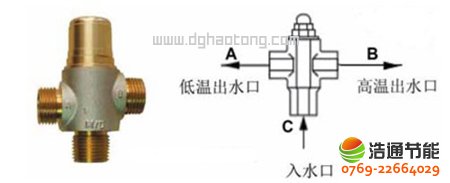

　　太陽能熱水器三通換向閥

　　分流閥在太陽能與壁掛爐結合系統的應用：

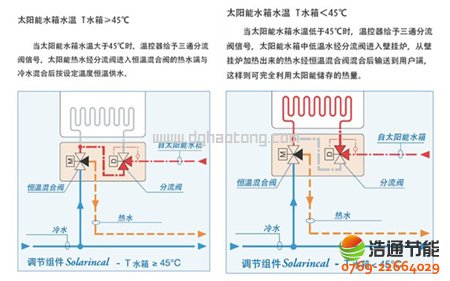

　　分流閥在太陽能與壁掛爐結合系統的應用

　　3、太陽能熱水器PT閥(溫度壓力安全閥)

　　太陽能熱水器PT閥(溫度壓力安全閥)

　　溫度壓力安全閥也是自動恒溫閥的一種變化應用。在太陽能熱水器管道運行過程中，水中的氣體將會逸出在管道高起部位積累起來，甚至形成氣阻，當管中水流發生波動時，隆起的部位形成的氣囊，將不斷被壓縮、擴張，氣體壓縮后所產生的壓強，要比水被壓縮后所產生的壓強大幾十倍甚至幾百倍，此時管道極易發生破裂。溫度/壓力安全閥(又叫T/P閥)就是一個安全裝置，一般裝置在水箱的最高點，當系統的壓力超過設置壓力(3-10bar可調)和溫度(93-99度)時，閥芯內的感溫包將頂開閥門排出熱水進入冷水，通過排水降溫減壓來保護熱水系統。

　　太陽能熱水器自動恒溫閥在其他行業也有廣泛的用途，比如建筑采暖、空調等等，這些都是利用了自動恒溫閥的機械控溫的優點，相比一些電子的溫度控制，自動恒溫閥有著簡單、可靠、安裝使用方便的優勢，相信它會在更多的領域得到應用與推廣。
