深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程

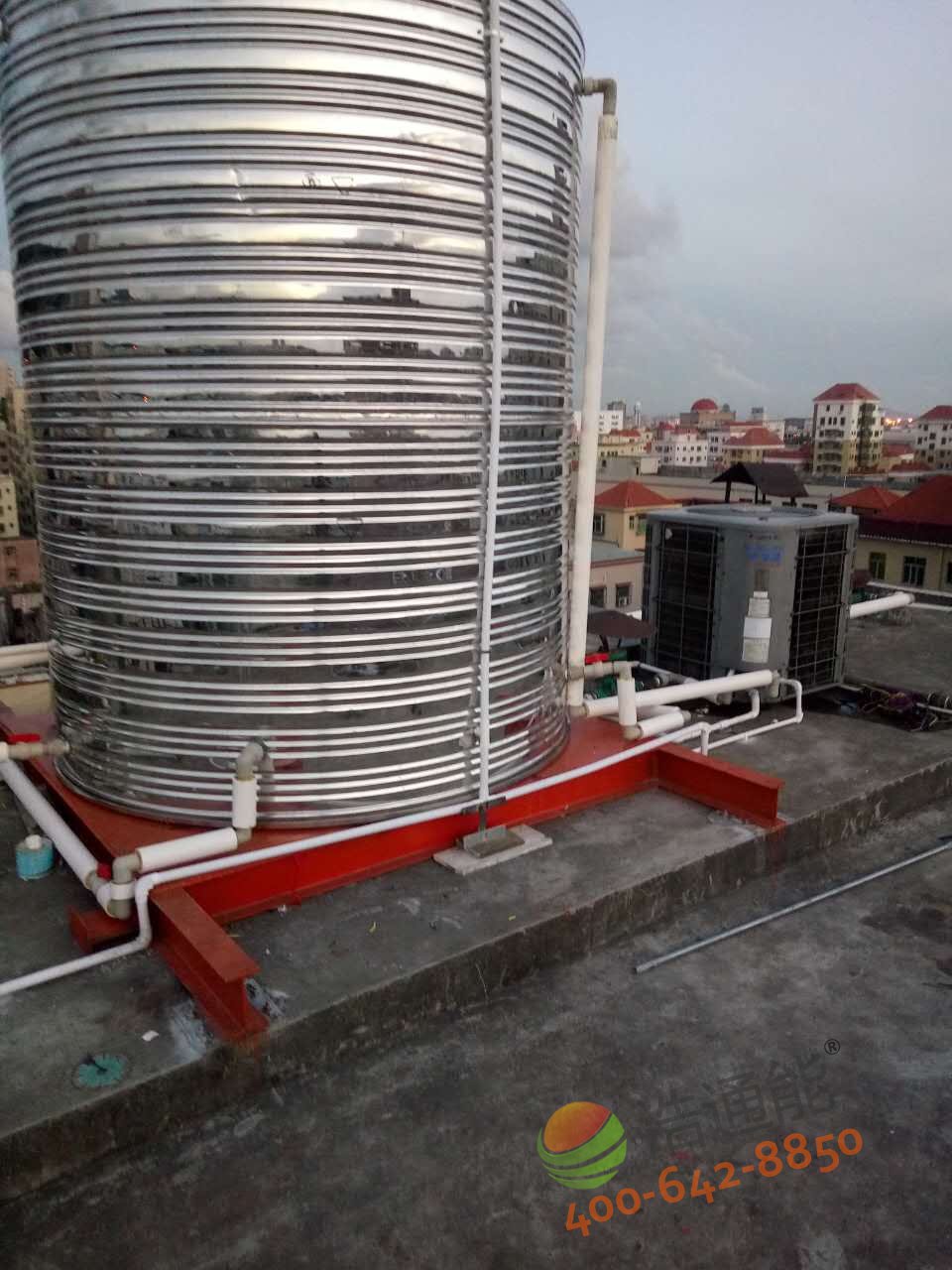

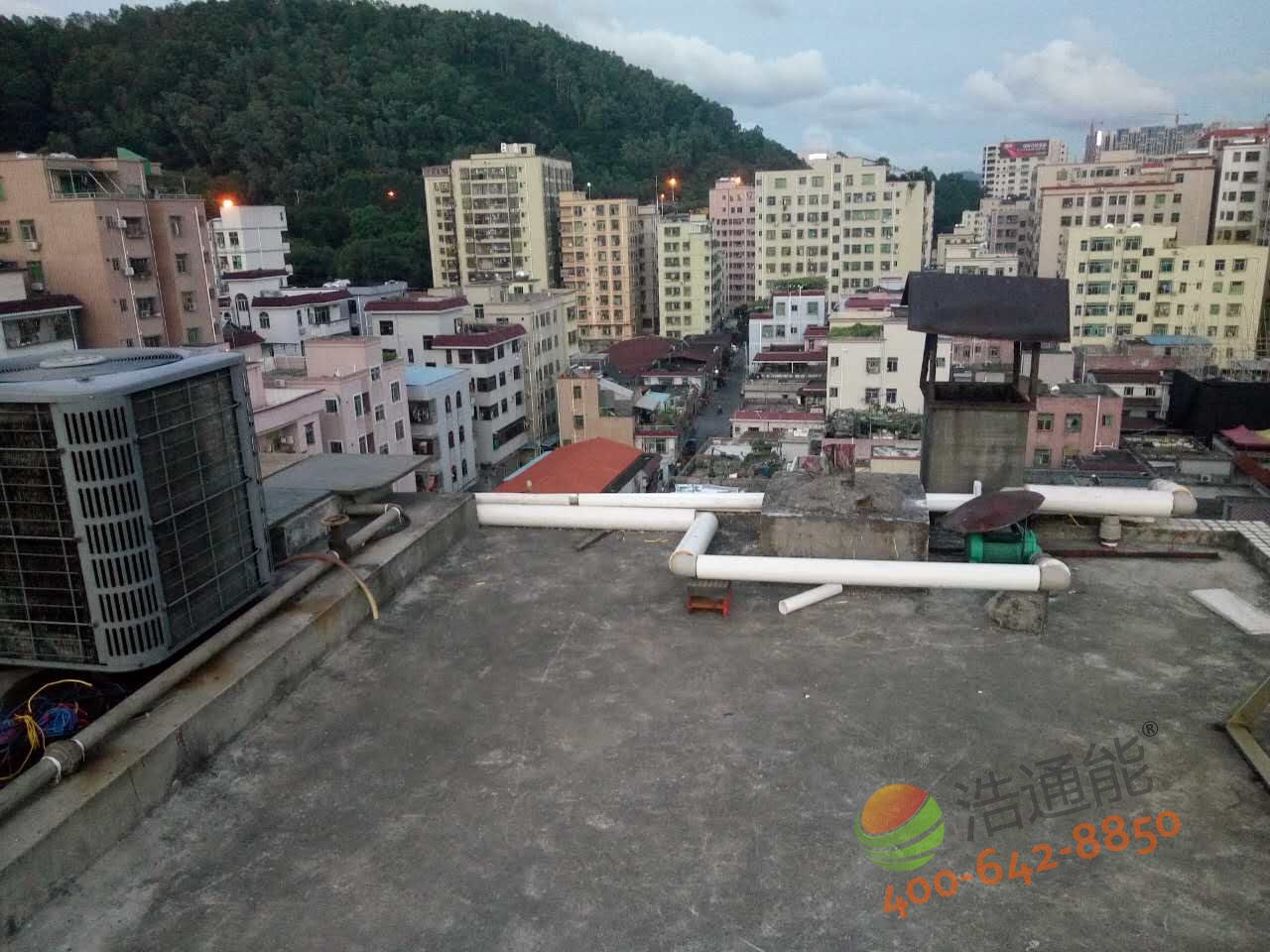

深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——水管安裝效果

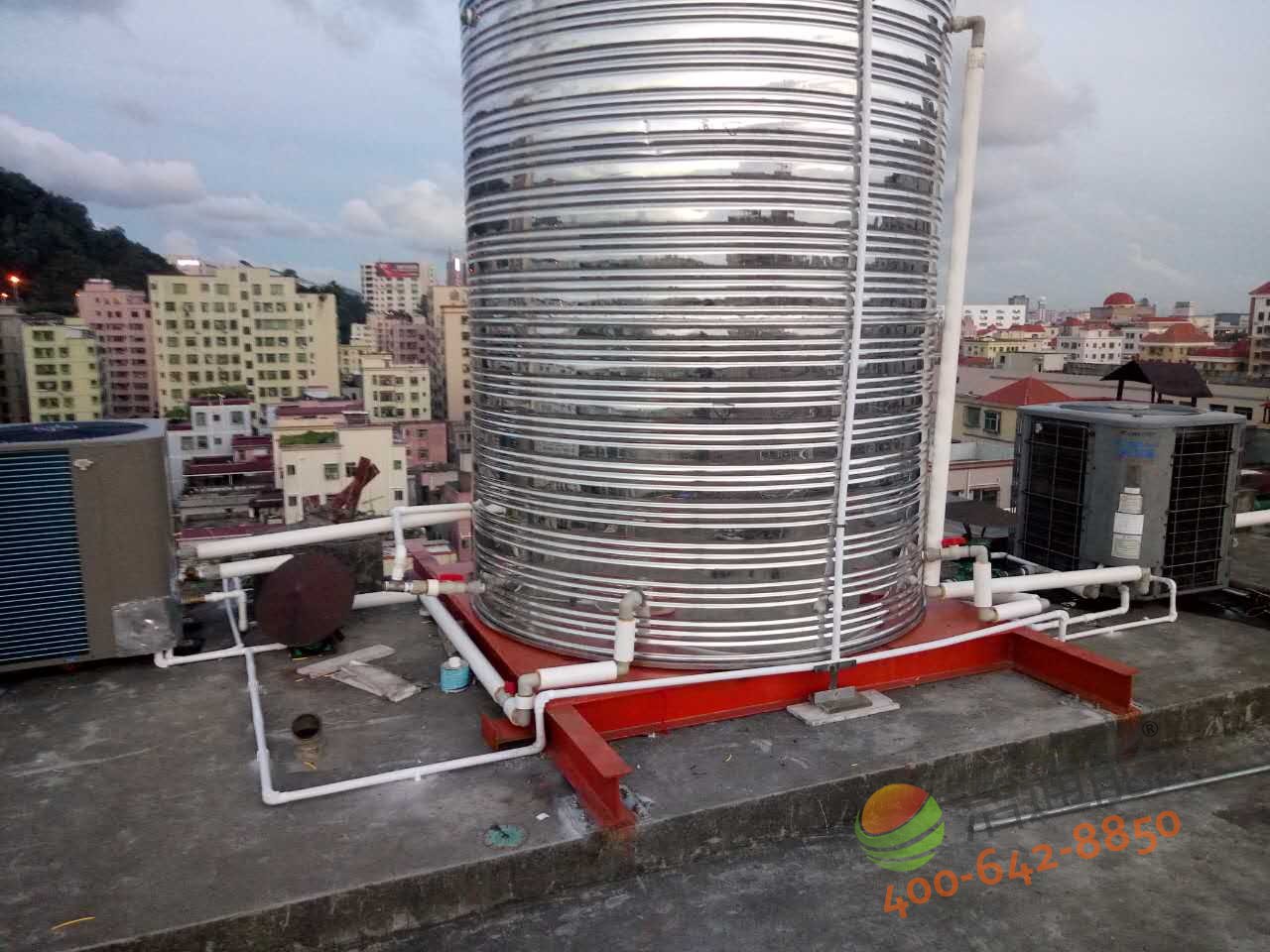

深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——水箱底座安裝效果圖

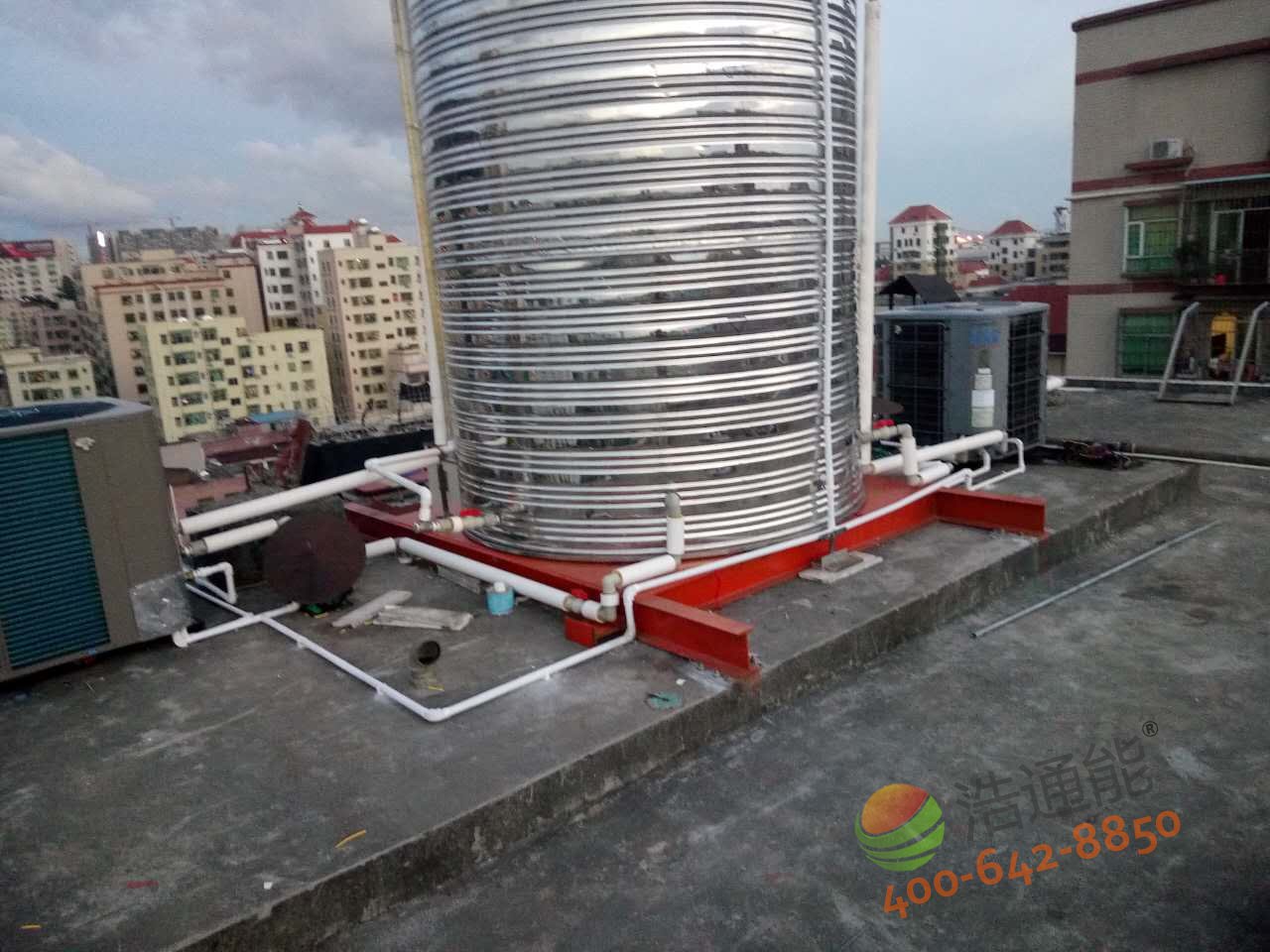

深圳寶安福惠商務賓館-美的5P5噸空氣能熱水工程——主機與水箱連接

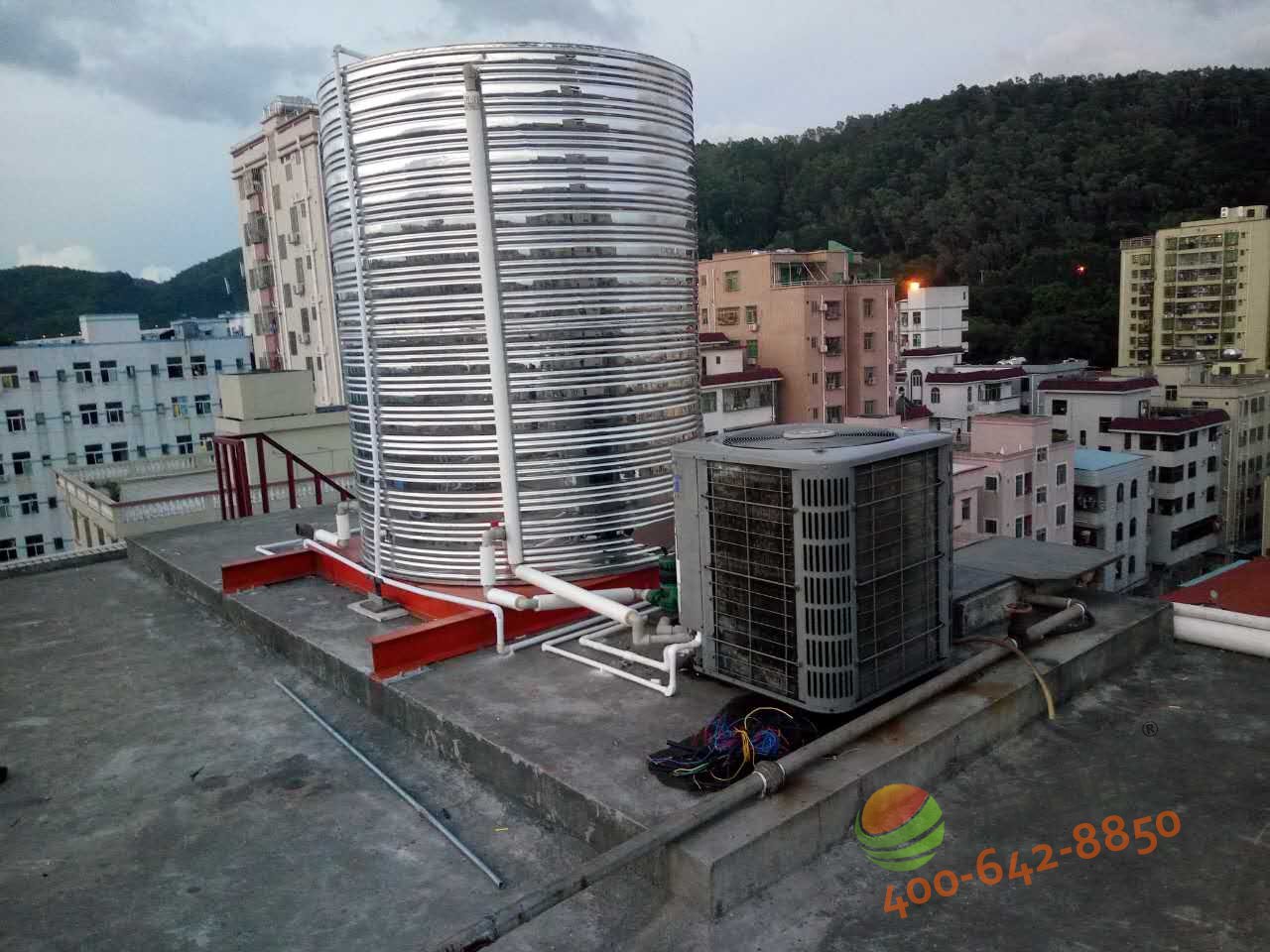

深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——主機安裝效果圖

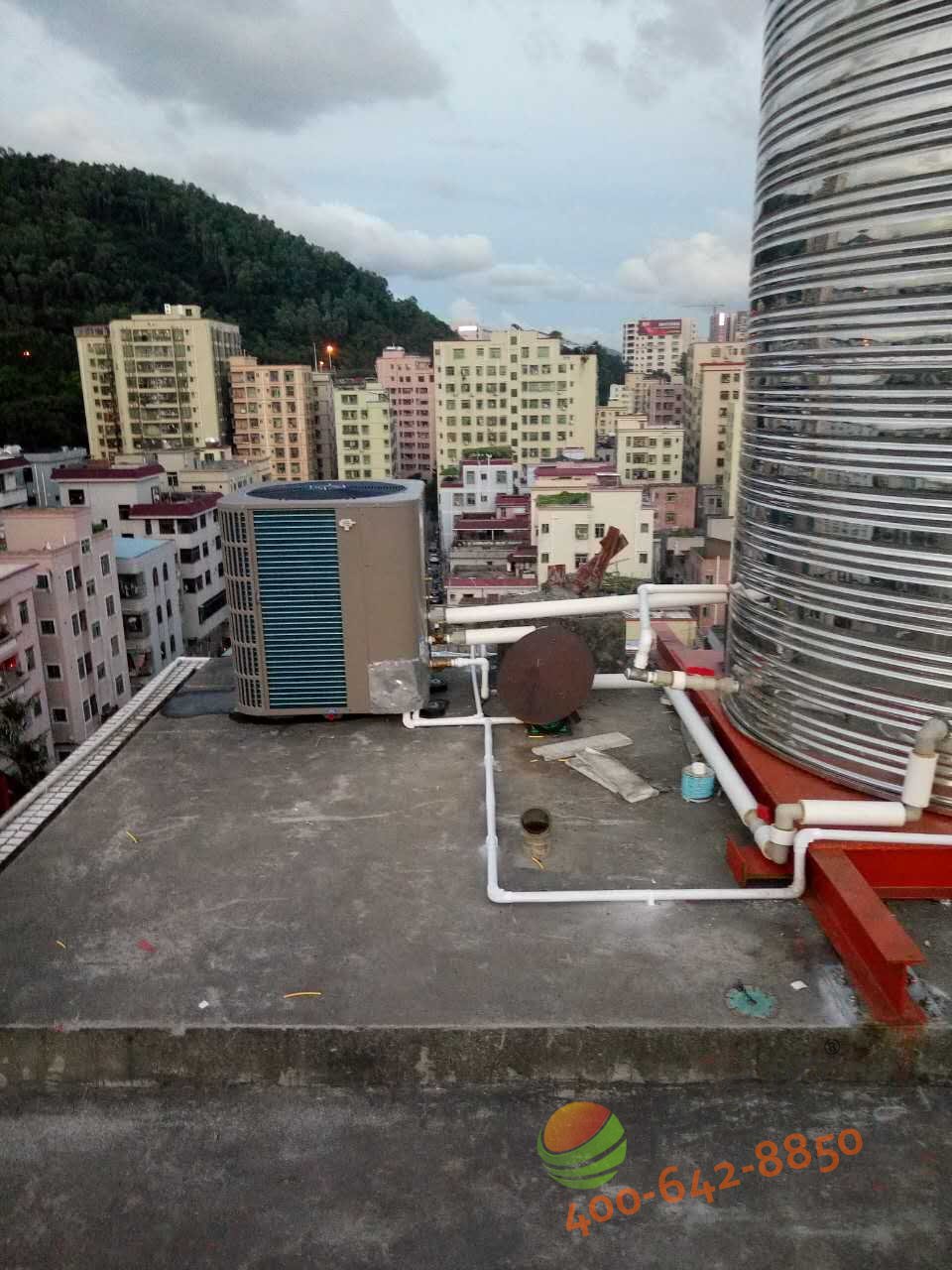

深圳寶安福惠商務賓館-美的5P5噸空氣能熱水工程——循環水泵安裝效果圖

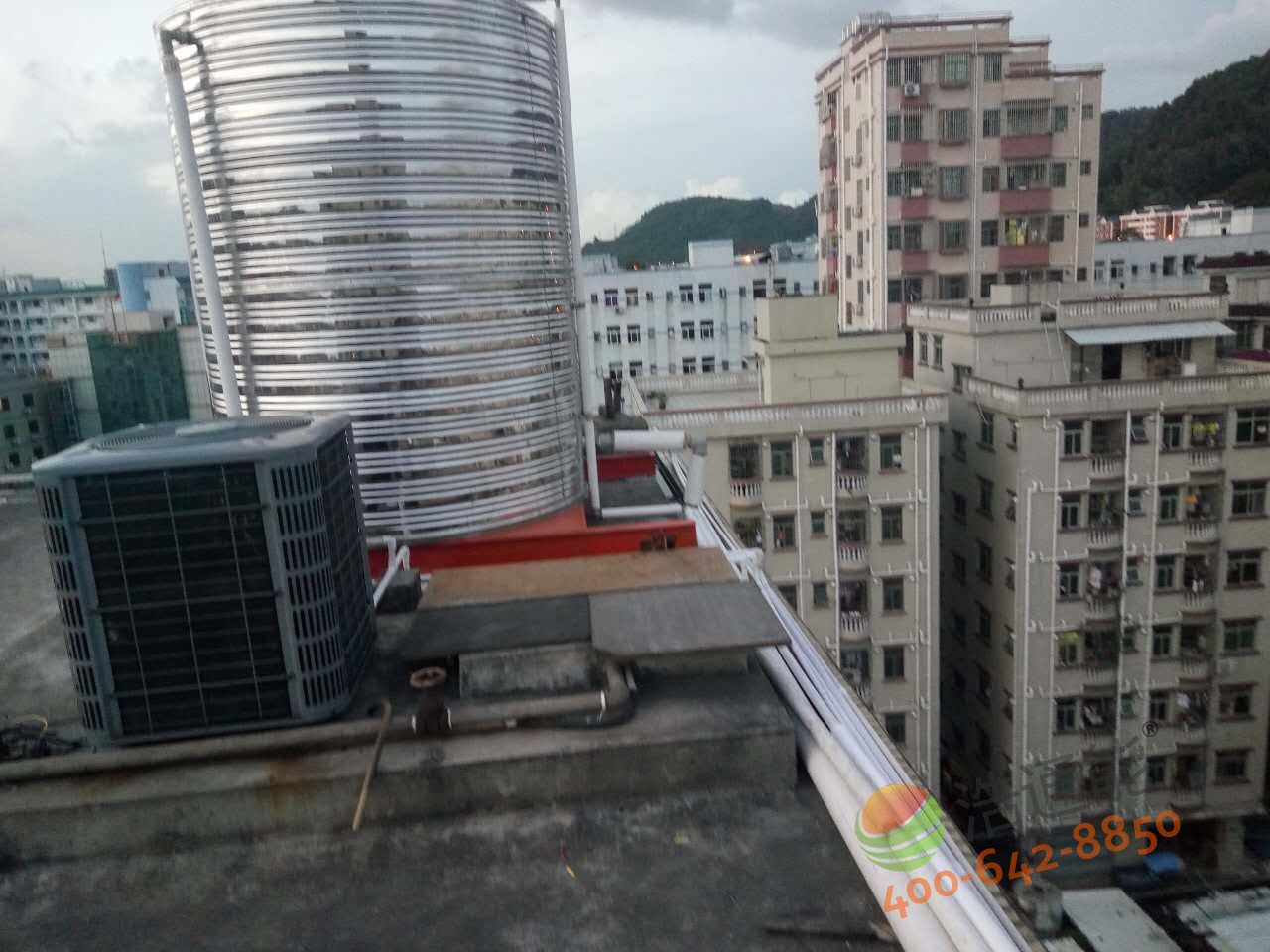

深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——控制系統電源線線管安裝

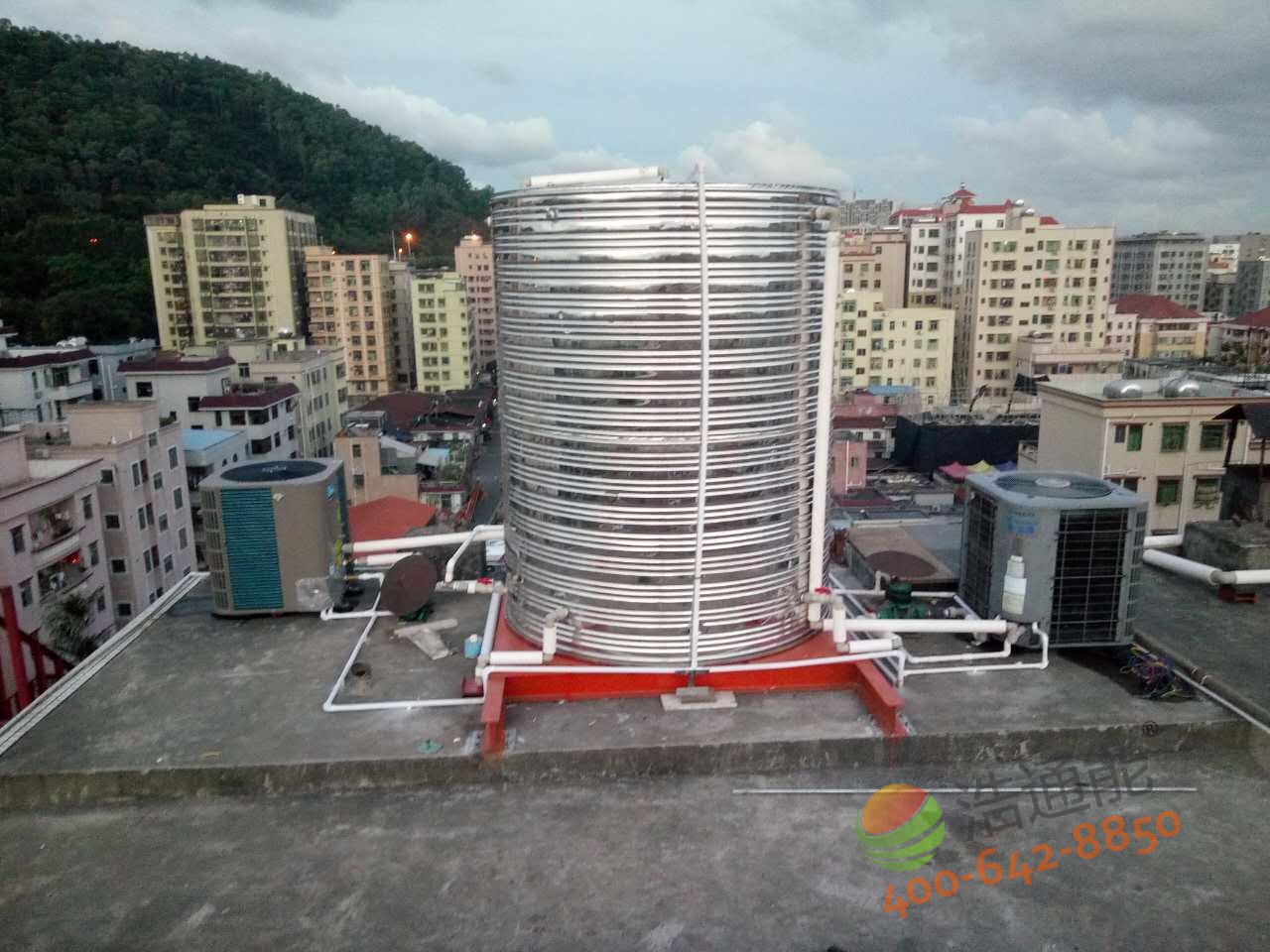

深圳寶安福惠商務賓館-美的5P5噸空氣能熱水工程——整體概況圖

深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程主要材料說明
1、深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——水箱（包括水箱、保溫、水箱支架等）

序 號	項目名稱	規格或型號	品牌或材質
1	熱水箱	6m3	內δ0.8mm進口304/2B， 外δ0.6mm202不銹鋼制作，24小時溫降3度
2	保溫		聚氨脂整體發泡保溫，厚50mm

2、深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——補水裝置

序 號	項目名稱	規格或型號	品牌或材質
1	缺水保護自動液位控制器	EV3	中美合資深圳碧河電器產品

3、深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——電控裝置（包括漏電開關、溫度控制器、交流接觸器等）

序 號	項目名稱	規格或型號	品牌或材質
1	漏電開關	DZ47CE-100-40	正泰電器產品
2	微電腦二路時控開關	LT233A	中美合資深圳碧河電器產品
3	交流接觸器	CJX系列	正泰電器產品
4	微電腦溫度控制器	LC-200A	中美合資深圳碧河電器產品
5	指示燈	Φ25	正泰電器產品
6	按鈕開關	Φ25	正泰電器產品
7	選擇開關	Φ25	正泰電器產品

4、深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——管道及保溫

序 號	項目名稱	規格或型號	品牌或材質
1	管道	Φ25-Φ50	聯塑牌優質PP-R管
2	管件	Φ25-Φ50	聯塑牌優質PP-R管件
3	閥門	Φ25-Φ50	寧波產銅閥門
4	管道保溫		25mm聚氨酯發泡保溫 外套PVC管防護

5、深圳寶安�；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程——美的5P（RSJ-200/S-532V）機組技術參數：

類別	項目	名稱		RSJ-200/S-532V
機組技術 性能參數	項目	出水溫度		默認56℃，40—60℃范圍可調
		額定制熱量		19.5 Kw
		額定小時制熱水量		430 L/h
		額定輸入功率		4.87 Kw
		額定輸入電流		7.4 A
		噪聲		≤62 DB(A)
安裝條件	水路	外形尺寸		740*865*740 mm
		凈質量		120 kg
		最高水壓力		1.0 MPa
		管徑	進水管	DN 20mm
			循環水管	DN 25mm
			出水管	DN 25mm
運行條件	電氣	電源規格		380V 3N-50Hz
		接地要求		≤1Ω
	溫度	適用環境溫度范圍		-10℃～46℃
能效比（COP）				額定能效比為4，最高達5.7

深圳寶安福惠商務賓館-美的5P5噸空氣能熱水工程價格一覽表及說明

序號	項目	方案配置	工程總價(不含稅價)
1	深圳市寶安區福永鎮下十圍福圍路199號（深圳機場旁） �；萆虅�(wù)賓館-美的5P5噸空氣能熱水工程	RSJ-200/S-532V（5匹）直熱+循環型美的空氣能熱泵熱水機1臺及相關配套設施 5噸不銹鋼保溫水箱現有	y ¥：36363元
工程總造價（不含稅）：人民幣叁萬陸仟叁佰陸拾叁元整（￥：36363元）

深圳寶安福惠商務賓館-美的5P5噸空氣能熱水工程設計方案說明：
1、本報價為中央熱水系統全包工程價，含材料費、運費、安裝費、培訓費、設計費等全部貴方要求內容。
2、工程內容包括：熱泵機組、儲熱水箱及底座、循環裝置、循環管、熱水管、冷水管、各項支承基礎、全自動
控制裝置、防水保護等貴方要求項目。
3、本方案預算不包含電控箱前電源線及樓層熱水管道。
4、熱泵熱水機組采用型號為美的RSJ-200/S-532V熱泵機組。
5、所有水泵選用德國威樂/廣東凌霄水泵。
6、系統符合環保、消防要求，具備漏電保護裝置。
7、系統全自動控制兼人工控制，具備自動進補冷水、全天候定溫供熱水功能。

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。案例圖片僅供參考，請以案例現場為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
