惠州中南化工10噸太陽能熱水工程招標方案、惠州中南化工10噸太陽能工程招標方案、惠州中南化工10噸太陽能熱水器工程招標方案

　　太陽能熱水工程招標方案——目 錄

　　一、本工程設計依據

　　二、本工程設計特點和參數

　　三、本工程設計方案主要內容

　　四、工程材料及報價

　　五、售后服務

　　六、本工程投資效益測算

　　七、本太陽能集熱工程系統重量與樓面承載

　　附：10噸太陽能集熱工程工藝原理及控制示意圖

　　太陽能熱水工程招標方案一、工程設計依據

　　1、GB/T6424-2002《真空管型太陽能集熱技術條件》

　　2、GBJ17-88《鋼結構設計規范》

　　3、GBJ15-88《建筑給水排水設計規范》

　　4、GB/T17049-1997《全玻璃真空太陽集熱管》

　　5、GB/T17581-1998《真空管太陽能集熱器》

　　6、本方案用戶對使用熱的一般要求

　　太陽能熱水工程招標方案二、本工程設計特點和參數

　�、�、本工程設計特點

　　1、本系統采用單元式太陽能集熱器，集熱組件選用全玻璃真空集熱管。

　　2、本系統采用燃油鍋爐(用戶原有)作為輔助加熱裝置;以解決在日照不足情況下的熱水供應問題，確保在陰雨天的正常使用。

　　3、系統設計了定溫集熱和二次循環集熱相結合的儲熱方式，以提高太陽能集熱效率，減少輔助加熱能耗，保證晴天產水溫度達50-80℃。

　　4、系統具備抗風能力，且符合環保、消防要求。

　　5、系統安裝時不損壞樓面，運行中不超過樓層承載能力。

　　㈡、本工程主要設計參數：

　　項 目 內 容

　　日產熱水總量 約10噸

　　用水溫度 50-80℃(可自行設定)

　　集熱器數量 32單元集熱器，1792支真空集熱管(每單元56支)

　　保溫層厚度 50mm-55mm

　　輔助加熱裝置 燃油鍋爐(用戶原有)

　　太陽能熱水工程招標方案三、本工程設計方案主要內容

　　1、太陽能集熱工程系統構成：整個系統包括主體工程和輔助工程;

　　主體工程主要由集熱單元矩陣、不銹鋼保溫儲水箱、水箱底座、集熱器支架、鋼構整體升高支架、管配件、泵、閥、電器件及線纜等組成;

　　輔助工程由燃油鍋爐(用戶原有)及管配件等輔助加熱裝置組成。

　　2、本系統工作原理：

　　本系統采用定溫集熱、二次循環集熱和燃油鍋爐輔助加熱獲取熱水;

　　定溫式集熱：本系統的冷水源取用用戶原有的60噸冷水池;采用自吸泵將冷水加入集熱器，在集熱器中受太陽能輻射加熱。當集熱器水溫達到設定溫度(45-55℃)時，智能控制器使補冷水電磁閥打開，冷水進入太陽能集熱器，同時將集熱器內達到設定溫度的熱水頂入儲熱水箱;當集熱器內水溫低于設定溫度時，智能控制器使補冷水電磁閥關閉。如此不斷將達到設定溫度的熱水頂入儲水箱中儲存。

　　二次循環集熱：當儲熱水箱水滿時，智能控制器命令太陽能集熱系統自動轉入二次循環：當太陽集熱器水溫高于儲熱水箱水溫時，循環泵自行啟動，將儲熱水箱的較低溫度的水泵入太陽能集熱器繼續加熱，同時將集熱器內較高溫度的熱水頂入儲熱水箱;如此反復，通過使儲熱水箱水溫升高的方法儲存太陽集熱器吸收的太陽能。當用戶使用熱水，使儲熱水箱的水位下降后，智能控制器使太陽能集熱系統自動轉入定溫集熱方式。

　　輔助加熱：當太陽日照不足致使儲熱水箱的水溫沒有達到設定的參數時，用戶可啟動燃油鍋爐裝置進行加熱，確保用戶有足量的洗浴熱水。

　　太陽能熱水工程招標方案四、工程材料及報價

　�、逭婵展芗療釅K：32單元，計121856元。

　　包括：全玻璃真空集熱管：桑普牌Φ47-1500型1792支;SU304不銹鋼管托：1792孔;SU304不銹鋼聚氨酯保溫聯箱：1792孔;鋼構集熱器支架;塑料托、擋水圈：1792付;

　�、婀芘浼�及保溫材料：計2500元

　　包括：鋁塑管Φ25、鋁塑管銅配件;PP-R管、Φ32管、PP-R管配件、Φ32內牙直接、內牙三通、內牙彎頭、Φ32直接、三通、彎頭、止回閥、鍍鋅管件、生料帶、密封膠、PF保溫材料及扎帶等。

　　㈢水泵、閥：進口格蘭夫(荷蘭)循環水泵3臺、電磁閥：2寸型2只，計3600元。

　�、桎摌�(gòu)整體升高支架：10000元。

　�、榭刂葡到y(tǒng)：3000元。

　�、瓴讳P鋼/聚氨酯保溫儲熱水箱5噸×2臺：計24000元

　�、脒\輸、搬運吊裝費：3600元

　�、彀惭b設計費：6000元

　�、聿豢深A(yù)見費：3000元

　　合計：177556元 稅：10650元 合計：188206元

　　太陽能熱水工程招標方案五、售后服務

　　為了讓需方在得到優質樣板工程的同時能夠在使用過程中享受周全快捷的售后服務，確保工程施工安全和運行安全，我方特作如下承諾：

　　1、本工程的設計文件、圖紙、方案和記錄、合同書等，全部由我方建立專門檔案，以備養護和維修之用。

　　2、保證所有的施工、設備材料均符合國家有關標準及規范。

　　3、工程竣工后，我公司培訓需方管理人員1-2名，使其熟練掌握太陽熱水系統的操作，并指定專人負責需方太陽能系統的售后服務，協助需方管理人員管理熱水系統，發現問題及時處理和反映。

　　4、本工程竣工后，三年內免費保修，長期優惠維修(只收材料成本費)。

　　5、我方施工人員經過專業培訓，積累了豐富的安裝施工經驗，在施工過程中嚴格遵守施工操作規程，采取了相應的保險(意外傷害險)、保護(安全帶、安全帽、防滑梯等)措施，并在施工現場配有安全員監護施工。

　　太陽能熱水工程招標方案六、本工程投資效益測算

　　本測算針對本工程太陽能制熱能力與燃油鍋爐燃燒0#柴油的制熱能力相比較：

　　1、1公升0#柴油的燃燒值約8208大卡;

　　2、本太陽能集熱工程一個工作日可制熱能約1610888大卡(在太陽輻射≥750W/m2、平均日照時數≥7.5小時);

　　3、本太陽能集熱工程一個工作日在太陽輻射照度≥750W/m2、平均日照時數≥7.5小時的制熱能力約相當于196公升的0#柴油充分燃燒所產生的熱量。

　　4、按目前市售價0#柴油4.25元/公升計算、按年均太陽日照天數約260天計，本太陽能集熱工程理論上年可節省0#柴油燃燒費用約22萬元左右。

　　5、原賓館共有客房67間，每天用熱水10噸，每天燒0#柴油200公升，主要用于客房、空調，每天費用在(200升*4.25元)850元，按50%計，425元*260天=110500元，全年合計節省110500元。

　　結論：本太陽能集熱工程運行一年半的時間可收回初期投資。

　　太陽能熱水工程招標方案七、本太陽能集熱工程系統重量與樓面承載

　　1、本太陽能集熱工程設備總重5000kg，冷熱炎總重約10000kg;

　　2、建筑設計樓面承重約為120kg/m2;

　　3、本太陽能集熱工程系統安裝樓面的面積為210m2;

　　本太陽能集熱工程系統的運行載荷約為70kg/m2。

　　浩通節能設備有限公司——東莞地區太陽能工程，太陽能熱水工程，太陽能熱水器工程，空氣能熱泵熱水工程 ，空氣能熱泵 工程，空氣能熱水器 工程，太陽能+熱泵工程，太陽能熱泵 工程的領跑者。

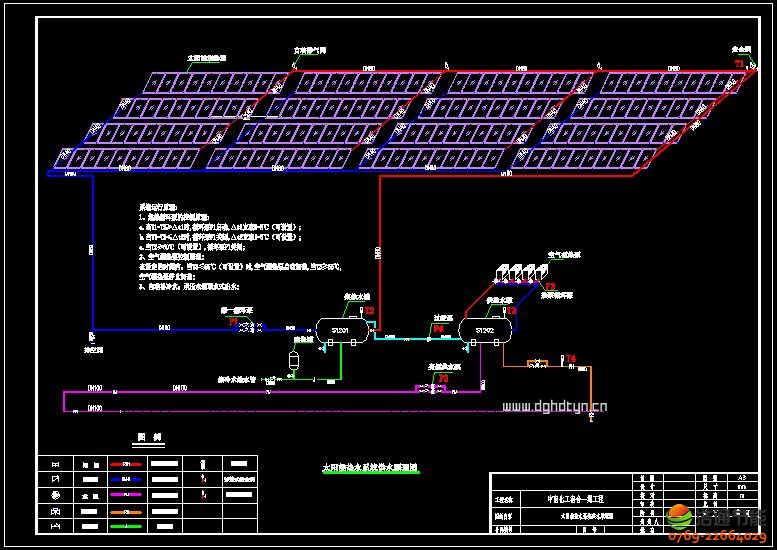

　　惠州中南化工10噸太陽能熱水工程招標方案設計圖、惠州中南化工10噸太陽能工程招標方案設計圖、惠州中南化工10噸太陽能熱水器工程招標方案設計圖
