一、適用范圍：

　　屜式換熱器是建設部建筑設計院為民用和工業建筑的空調供熱系統和采曖供熱系統開發的新型換熱設備，獲1994年國家專利。專利號為ZL93246834.9。本設備分TQK、TQN、TSK、TSN四個系列；其中TQK和TSK系列是用于空調供熱系統的汽水換熱器和水—水換熱器；TQN和TSN系列是用于采暖供熱系統的汽水換熱器和水—水換熱器。本設備各系列的規格、參數比較齊全，普遍運用于我國各地區以城市熱網、區域供熱鍋爐房或單獨用戶鍋爐房所供應的各種參數的蒸汽和高溫熱水作為熱媒的熱交換站使用?？捎糜谄胀ńㄖ?、高層建筑及超高層建筑中各種采暖和空調供熱循環水系統。也可應用于其他工業或民用加熱、冷卻換熱系統。

二、性能特點：

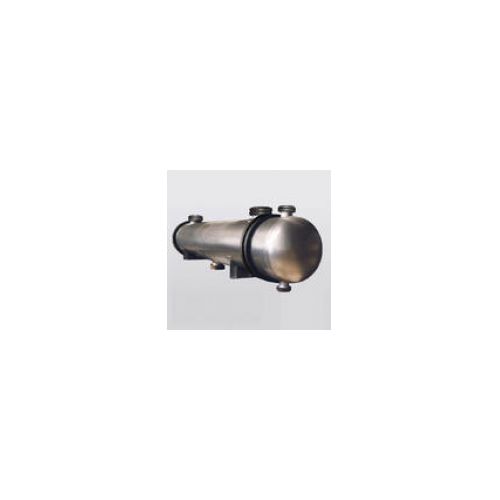

　　屜式換熱器為管殼式換熱器，殼體用碳素鋼鋼板或低合金鋼鋼板制作，換熱管束為Φ19的紫銅管或不銹鋼管。本設備除具備管殼式換熱器的一般優點：如承壓能力高、耐高溫性能好，使用壽命長，制造工藝成熟，成本價格較低，維護管理簡便等性能外，還具有下列重要特點：
　　1．結構緊湊，體形小，節省站房用地面積和建筑高度（占地面積為一般管殼式換熱器的1／2左右，高度可降30～40％）。節省建筑投資，便于設計布置。同時運行操作方便。
　　2．換熱性能好，熱媒出口溫度低，熱能利用率高，節能效果好。
　　3．傳熱系數高，節省換熱面積。屜式汽水換熱器（TQN、TQK）的傳熱系數（K值）比板式汽水換熱器的實際使用傳熱系數大一倍以上。換熱面積可減少40—60％；屜式水—水換熱器（TSK、TSN）的傳熱系數比一般光管的管殼式換熱器高40％以上。
　　4．水力特性好．熱媒和被加熱水的流動阻力小，節電效果好。
　　5．屜式汽水換熱器排出的凝結水溫低（TQK系列在65℃以下，TQN系列在80℃以下），既無漏汽損失，也不需要裝疏水器。管道系統簡單，散熱損失小。
　　6．屜式汽水換熱器（TQK和TQN系列）排出的凝結水壓力較高，可藉自身的余壓回流至鍋爐房。節省了凝結水回收系統的設備和站房投資，同時設計和管理均大為方便。
　　7．屜式換熱器的管間間距比一般管殼式換熱器的管間間距大，每個換熱單元的尺寸和重量較小，便于維護清洗。

三、基本參數：

    1．TQK和TQN系列汽—水換熱器為單殼體結構，即一臺換熱器只有一個殼（筒）體，基本參數為：
　　 　（1）殼體公積直徑為DN400，DN500，DN600三種
　　 ?。?）設計壓力為：殼程／管程—1.0/1.0；1.6／1.0；2.0／1.0MPa三種
　　 ?。?）被加熱水進出口溫度為：TQK為50／60℃；TQN為70／95℃
    2．TSK和TSN系列水—水換熱器為雙殼體結構，即每臺換熱器由兩個殼體串聯組成，基本參數為：
　　 ?。?）殼體公稱直徑為：DN400，DN500，DN600三種
　　 ?。?）設計壓力為：殼程／管程—1.0/1.0；1.6／1.6；2.0／1.6MPa三種
　　 ?。?）熱媒進出口溫度為：
　　  　　　TSK系列——95／72℃；125／70℃；130／75℃三種
　　  　　　TSN系列——125／70℃；130／85℃
　　 ?。?）被加熱水進出口溫度為：TSK系列為：50／60℃；TSN系列為：60/85℃,70／95℃
